案例研究

高耸的巴洛克建筑与高科技相结合：德累斯顿圣母教堂的排烟排热解决方案

经过 10 多年的施工建设，按原平面图重建的德累斯顿圣母教堂于 2005 年宣告完工。为适应历史建筑风格并遵从现代建筑标准，盖泽为其安装了量身定制的排烟排热控制系统。

现代窗扇技术安全性能

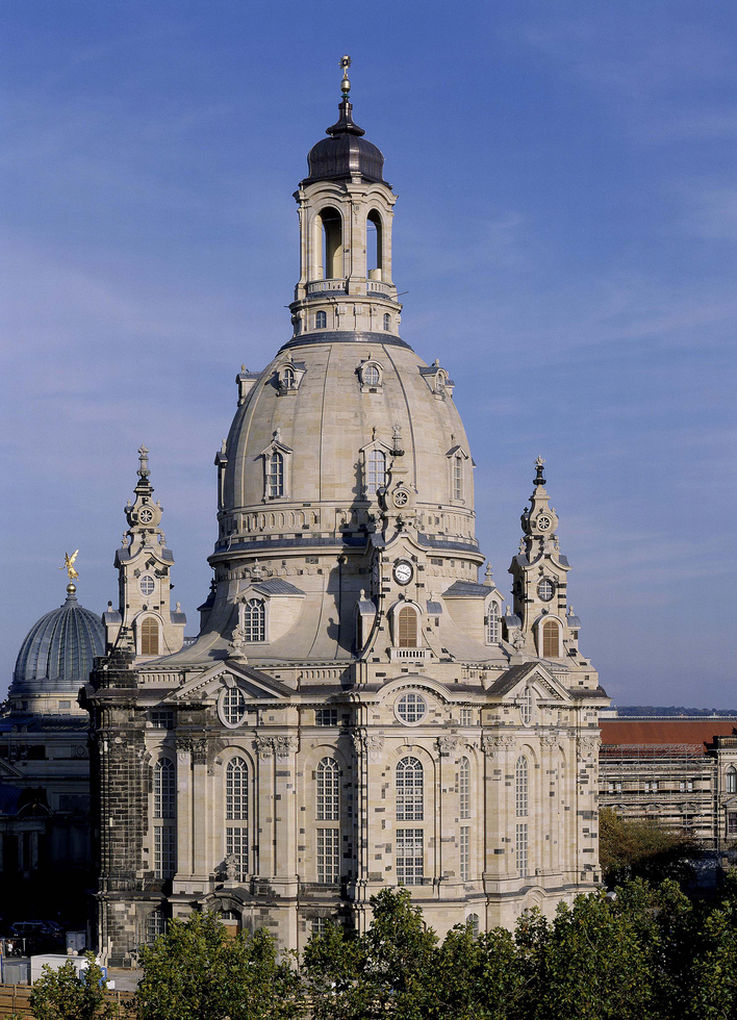

引人注目的建筑，现具备了专业安全性能。照片： MM Fotowerbung，盖泽公司

引人注目的建筑，现具备了专业安全性能。 © MM Fotowerbung / GEZE GmbH

自 1945 年 2 月因一次毁灭性炸弹袭击而遭损毁后，德累斯顿圣母教堂废墟一直被用作反战纪念馆。1994 年，在规划和工程公司 IPRO Dresden 的主导下，这座教堂的重建工作开始启动，并于 2005 年 10 月 30 日完工。

盖泽为之量身定制的排烟排热控制系统是重建后的圣母教堂内的主要防火构件，可满足最高的人员和建筑防护要求。

用于紧急出口保护的专业排烟排热控制解决方案

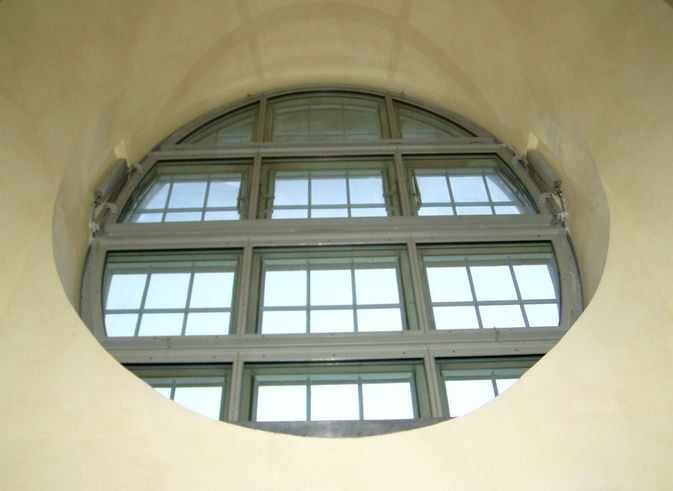

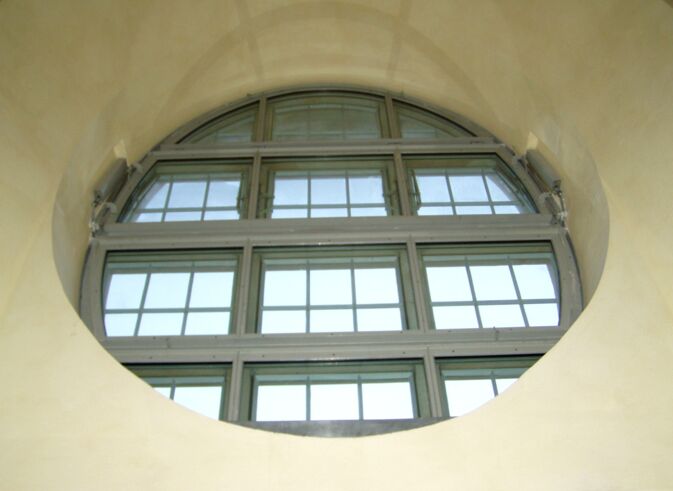

德累斯顿圣母教堂内的圆形巴洛克式窗扇，配有排烟排热控制系统。照片： MM Fotowerbung，盖泽公司

引人注目的巴洛克式窗扇，隐藏集成排烟排热控制系统。 © MM Fotowerbung / GEZE GmbH

除著名的穹顶外，新建筑还完美还原了教堂旧貌，保留了超高、难以进入的区域的窗扇。事实证明，这是安装现代化排烟排热控制系统最大的技术挑战。发生火灾时，此系统必须确保烟雾、燃烧气体和热量能够以可控的方式逸散，人们能够有条不紊地离开教堂，且救援行动不受阻碍。

历史悠久，装有定制开窗器的窗扇

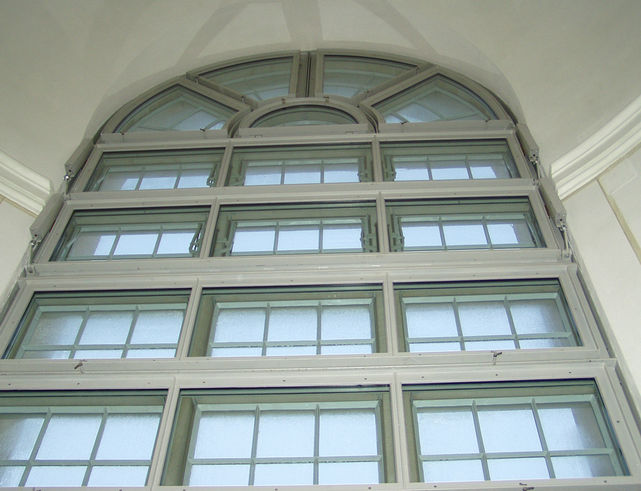

配有排烟排热控制系统的圣母教堂半拱形窗。照片： MM Fotowerbung for GEZE GmbH

盖泽 E206-RWA 电动螺杆开窗器应用于圣母教堂的半拱形窗。 © MM Fotowerbung / GEZE GmbH

为使教堂尽可能恢复原貌，需要进行特定的技术调整。通常，排烟排热系统由24V工作电压驱动。但排烟排热控制系统位于超高的窗扇上，仅可采用较长的电源线供电。出于美观考虑，需要使用较细的线，以便尽可能减少内墙上的线槽尺寸。为此需要一套定制解决方案。经与德国技术监督协 (TÜV) 沟通协调，这家规划公司选择了一种经过反复验证、230 V 电力驱动的盖泽排烟排热控制系统。由于要承担下悬和上悬窗扇的重量，教堂上方的每扇窗扇各装有两个盖泽 E206 开窗器。窗扇技术封装在特殊的结构中，可将设计精巧融入建筑中。

即使电力故障期间也能可靠地排烟

所有排烟排热控制系统都必须满足的一项关键安全要求是，能够不依赖电网运行。24V系统利用排烟排热控制系统应急电源控制单元内置的充电电池，来满足此要求。由于圣母教堂的排烟排热系统使用230V电力，故安装了特殊版本的盖泽 E260 N 2/1 应急电源控制单元。整个排烟排热控制系统都连接到现场备用电源单元，以确保在任何情况下均可独立于电网运行。总之，德累斯顿圣母教堂又一次成功验证，高度现代化的盖泽排烟排热控制系统可集成到具有特定要求的历史建筑中。
