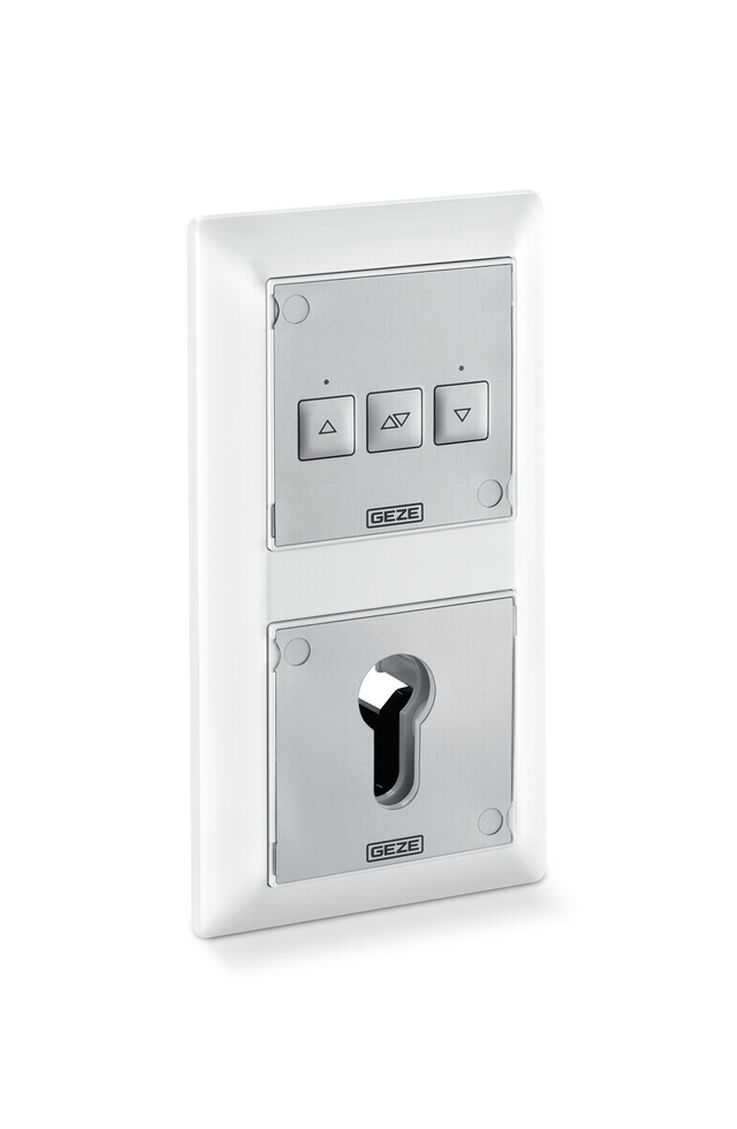

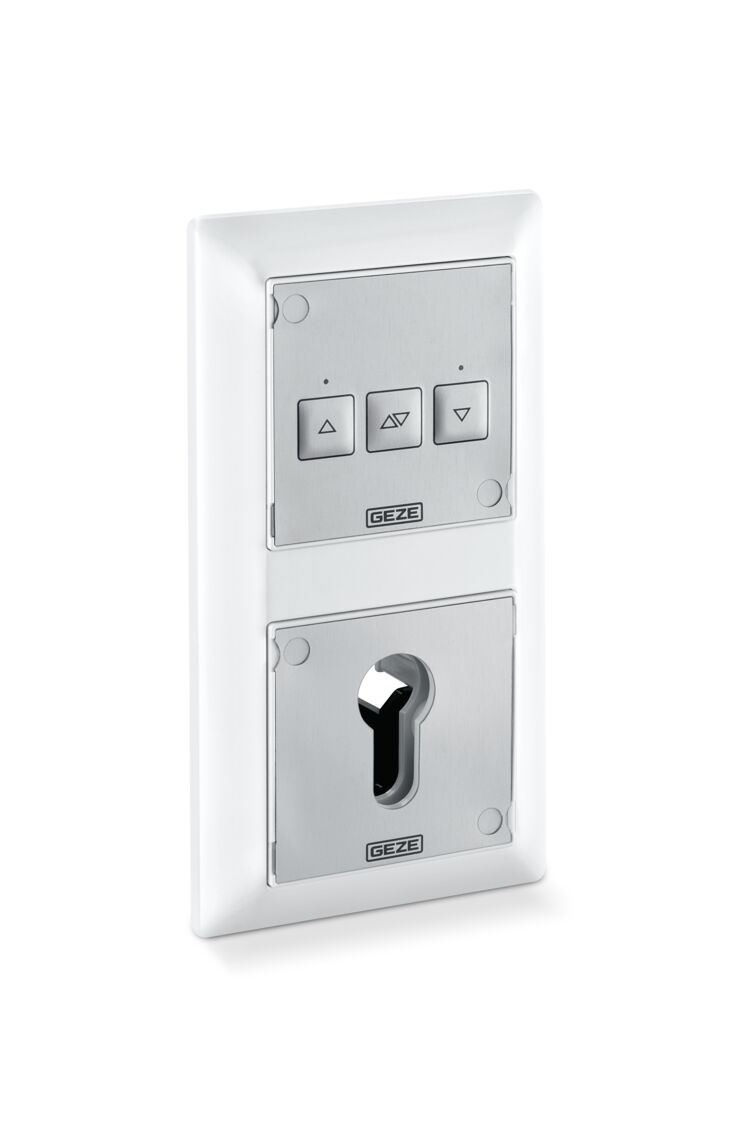

THZ N4 * SHEV 和通风按钮，用于小型排烟和排热系统
- 紧凑精美的塑料外壳设计
- 丰富的参数设置选项带来了最高的灵活性
- 安全性和可靠性通过了VdS认证和TÜV测试
- 通过无电位触点实现多个楼梯控制单元的互连
- 可使用ST 220服务终端完成快速轻松的调试
- 安装简便、快捷
应用领域
- 楼梯间排烟
- 适用于具有一个防火段的小型排烟和排热解决方案
- 烟雾探测器、FT 4按钮、火灾报警系统触点、通风开关和天气传感器的连接选项
- 适用于总输出电流 为4.5 A的排烟排热系统机组
- 遇火灾时用于排烟排热的 24 V电动开窗器机组
- 可控自然通风
- 适用于新建筑和改造工程

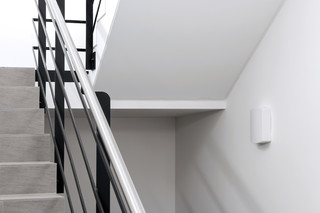

参考对象安装情况和视频

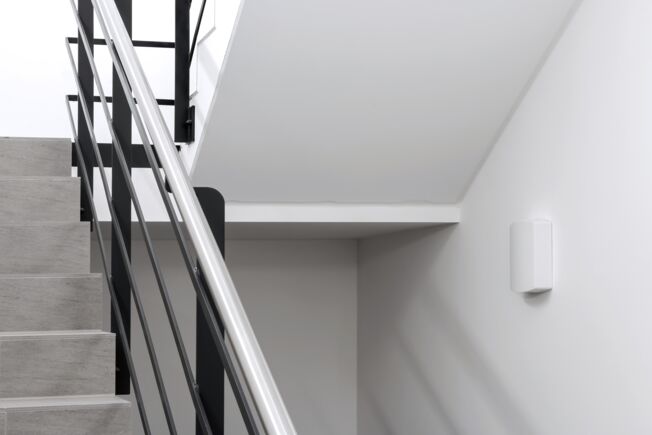

THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
产品说明书
| THZ N4 | |
| 尺寸 | 193 x 285 x 89 mm |
| 宽度 | 193 mm |
| 高度 | 285 mm |
| 深度 | 89 mm |
| 材质 | 塑料 |
| 颜色 | RAL 9016白色 |
| 防护等级 | IP30 |
| 使用温度： | -5 - 40 °C |
| 工作电压 | 230 V AC |
| 功率（最大） | 120 W |
| 连接横截面/电源 | 1.5 mm² |
| 输出电压 | 24 V DC +/-15% |
| 余波 | 2 % |
| 输出电流（最大） | 4.5 A |
| 最大输出电流时的额定负载 | 30 % |
| 电机电缆线径 | 4 mm² |
| 电池容量 | 2.3 Ah |
| 报警组 | 1 |
| 通风口组 | 1 x |
| 多个控制单元的联网 | 前转报警和复位信号，最多可关联 10 个控制单元 |
| 可用信号输出端 | 3 个状态触点，可为其设置参数 |
| 控制单元的参数设置 | 服务按钮和 5 个 LED 或 ST 220 |
| 符合标准 | EN 12101-10, ISO 21927-9 |
| 许可 | VdS |
下载
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

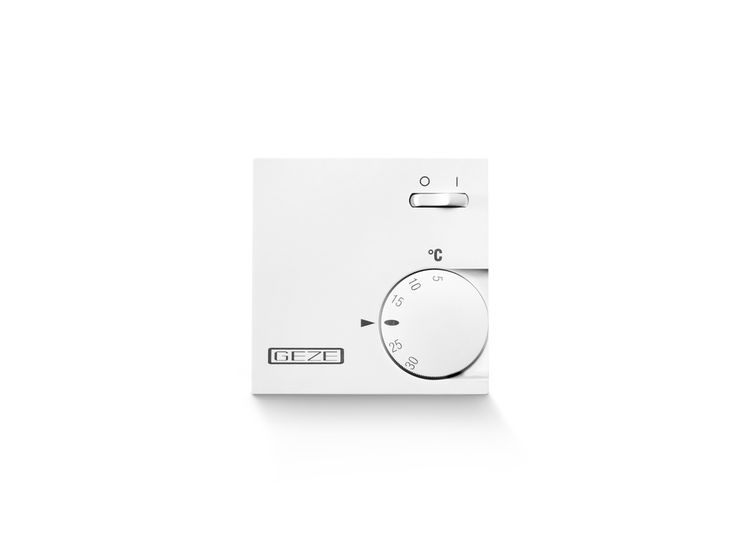

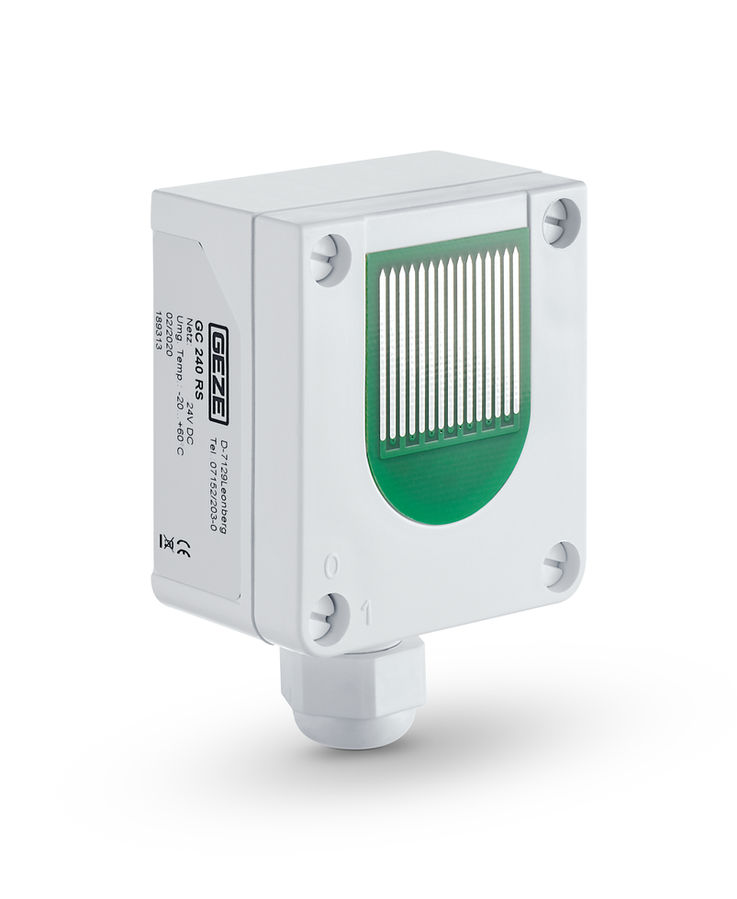

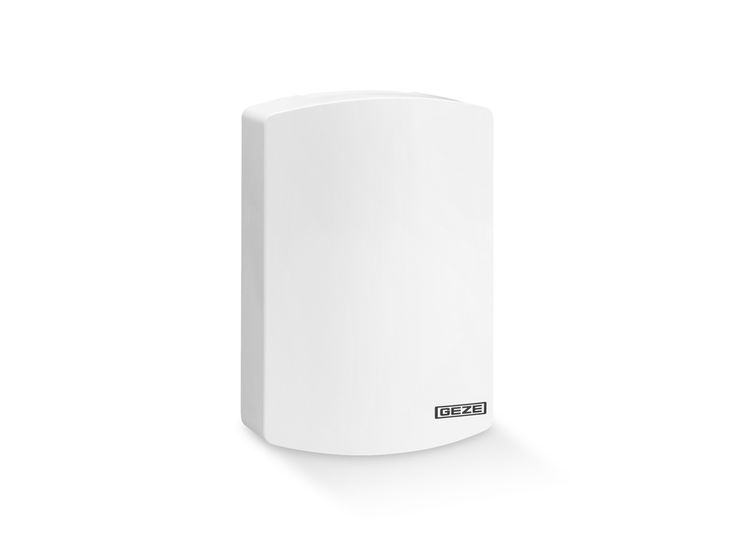

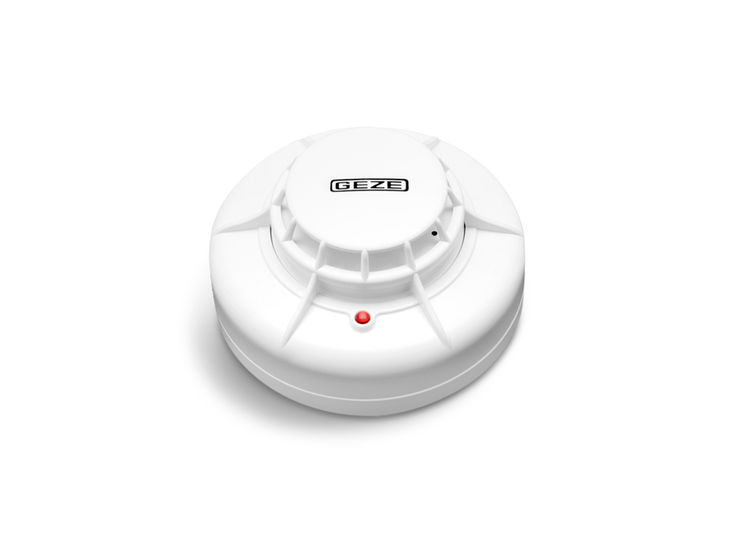

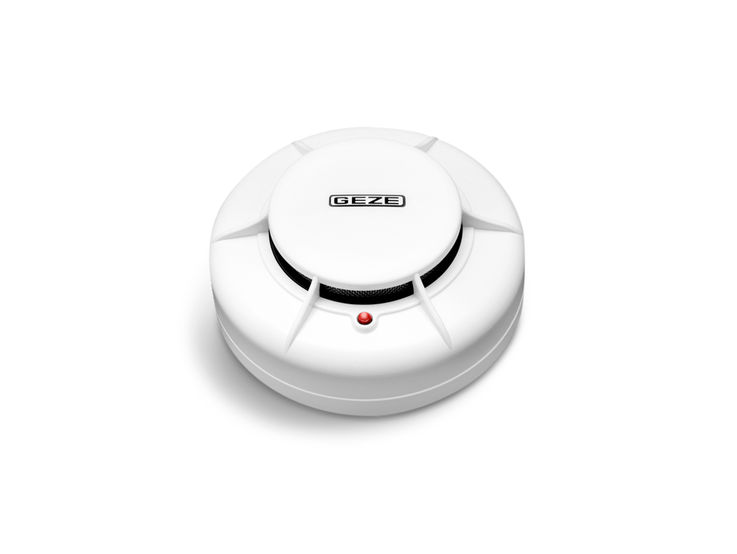

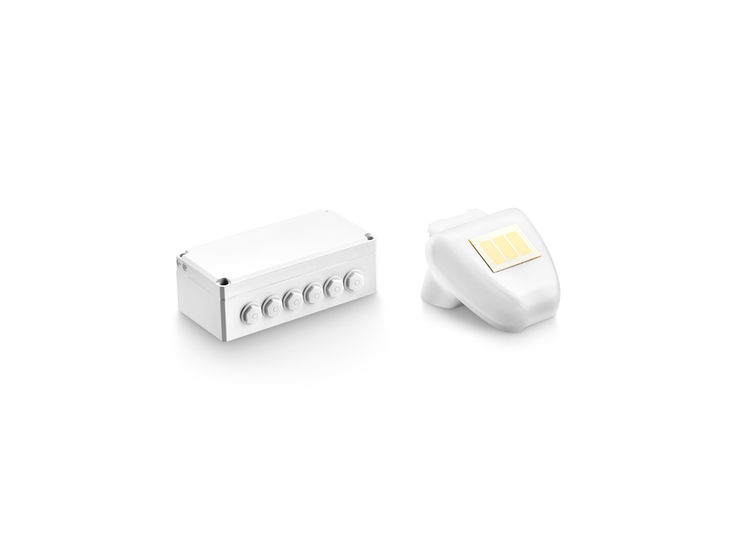

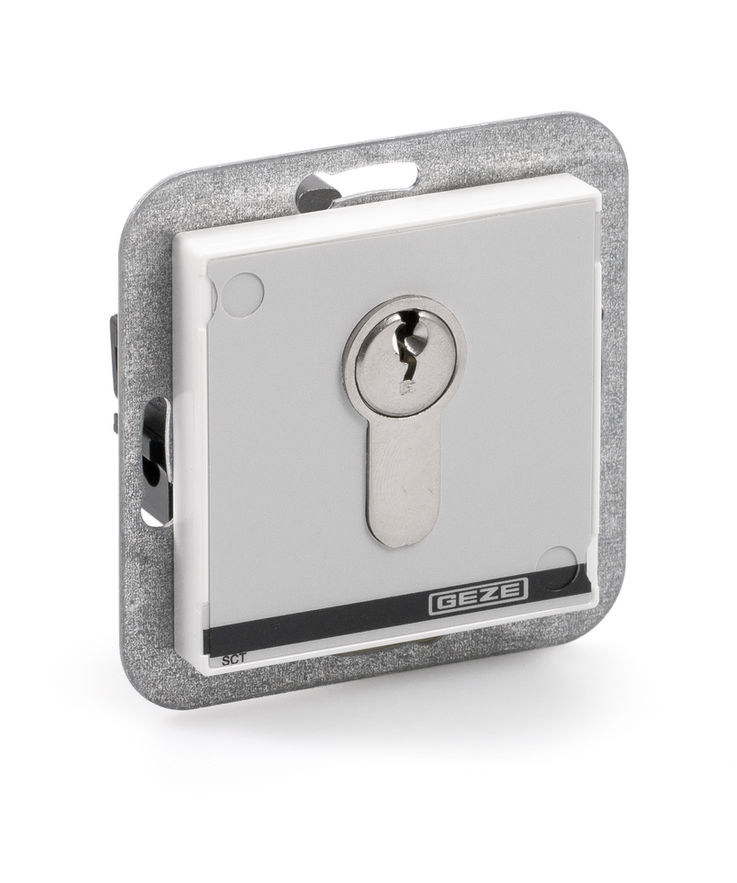

型号和附件
* 所展示物品的提示
上述产品的形式、类型、特性和功能（设计、尺寸、可用性、批准、标准等）可能因国家而异。如有疑问，请联系您的 GEZE 联系人或给我们发送 E-Mail .
