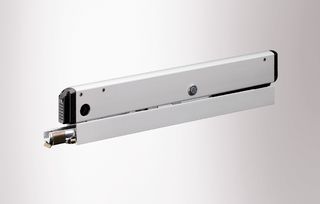

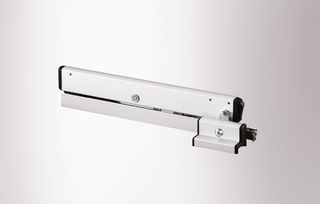

剪刀型撑臂 OL 90 N * 带有标准窗扇锁定装置的剪刀型撑臂 OL 90 N
- 实现所有高度的窗扇的完全开启宽度都达到170 mm
- 平面化剪式滑撑的设计，节省空间
- 剪式滑撑的内置锁闭功能确保了一种安全的窗扇锁闭机制
- 剪式滑撑上的防解链装置可进一步增加安全性
- 按下解锁按键即可释放剪式滑撑，便于从内到外清洁窗扇
- 完全预装的装配组，便于安装
应用领域
- 房间和楼梯的舒适和日常通风
- 下悬式矩形内开窗
- 安装在木制（无欧标凹槽）、PVC或铝制窗上
- 窗框安装
参考对象安装情况和视频

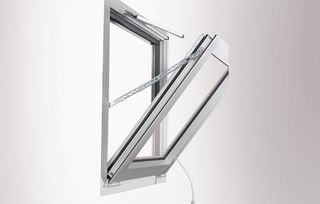

天窗开窗器 OL 90 N 带手柄
平放式天窗开窗器，开门宽度 170 mm © GEZE GmbH

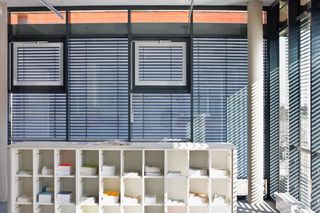

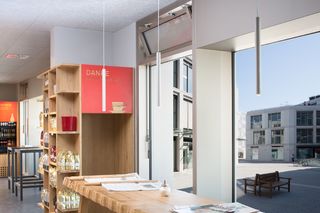

OL 90 N, Killesberg 城区
平放纤薄天窗开窗器 开门宽度 170 mm © Nikolaus Grünwald / GEZE GmbH

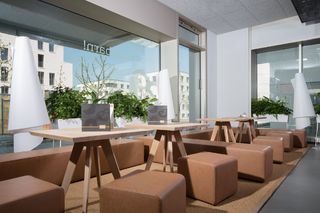

OL 90 N, Killesberg 城区
平放纤薄天窗开窗器 开门宽度 170 mm © Nikolaus Grünwald / GEZE GmbH

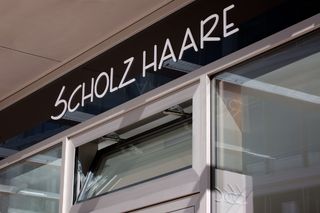

OL 90 N, Killesberg 城区
平放纤薄天窗开窗器 开门宽度 170 mm © Nikolaus Grünwald / GEZE GmbH

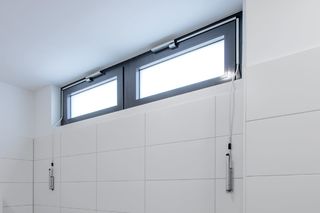

OL 90 N 带手柄，Alfter 艺术学院
平放纤薄天窗开窗器 开门宽度 170 mm © Lothar Wels / GEZE GmbH
OL 90 N 带手柄，Alfter 艺术学院
平放纤薄天窗开窗器 开门宽度 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, Amano 酒店
平放纤薄天窗开窗器 开门宽度 170 mm © Stefan Dauth / GEZE GmbH
TS 5000 + OL 90 N 支柱锁栓传输，Augustinum
TS 5000: 防火隔烟门 + OL 90 N: 内开式下悬窗，支柱锁栓传输 © Dirk Wilhelmy / GEZE GmbH
产品说明书
| 剪刀型撑臂 OL 90 N | |
| 开门宽度（最大） | 170 mm |
| 门扇宽度（最小） | 380 mm |
| 窗扇高度（最小） | 250 mm |
| 门扇重量（最大） | 80 kg |
| 所需空间（最大） | 19 mm |
| 可调打开宽度（减少冲程） | 是 |
