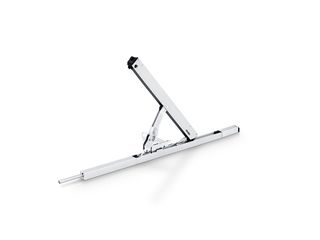

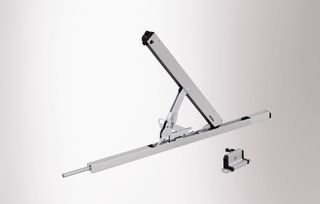

OL 320 剪刀开窗器 * 剪刀型撑臂 OL 320 带平移式锁定装置和防解链装置
- 支持 320 mm的开启宽度
- 可调节开启宽度
- 适用于重叠高度为 0-25 mm的窗扇支架
- 剪式滑撑内置窗扇锁闭机制
- 解锁按钮通过防解链装置锁定
- 剪式滑撑与窗扇之间的连接无法通过解锁按键触发
应用领域
- 适用于最大重量达 250 kg的窗扇
- 可用于左开和右开门
- 矩形内开窗，带下悬、上悬、侧悬和中悬窗扇
- 安装在木制、塑料或金属窗上
- 窗框安装
参考对象安装情况和视频

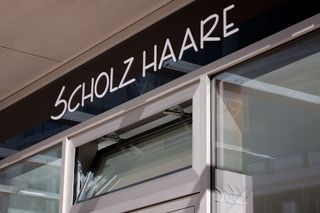

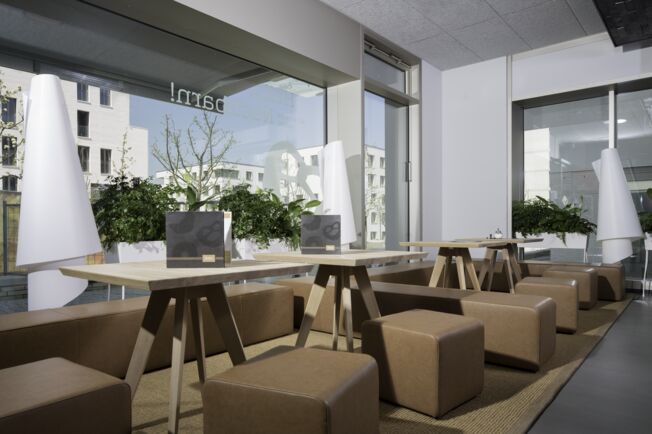

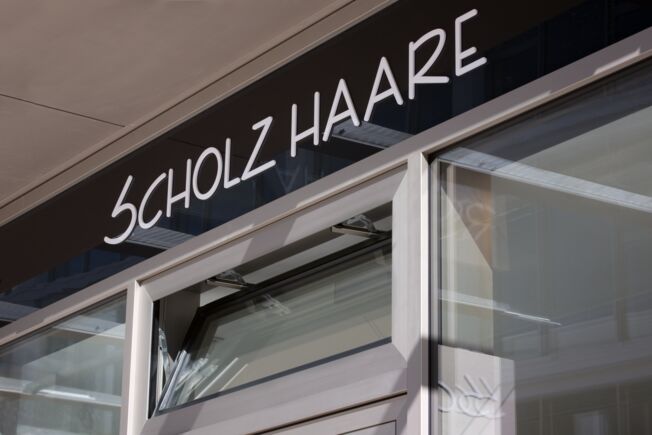

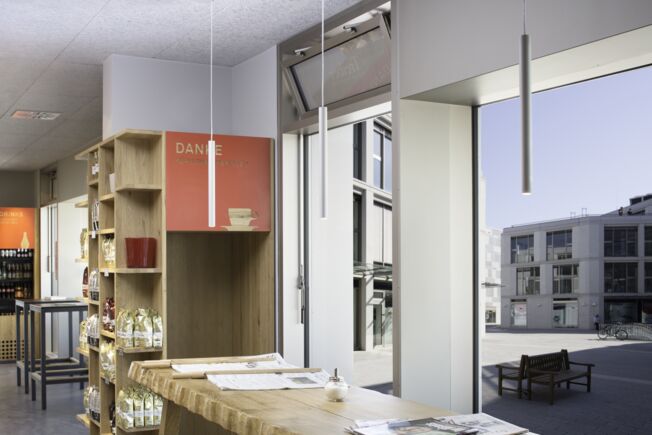

OL 90 N, Killesberg 城区
平放纤薄天窗开窗器 开门宽度 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Killesberg 城区
平放纤薄天窗开窗器 开门宽度 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Killesberg 城区
平放纤薄天窗开窗器 开门宽度 170 mm © Nikolaus Grünwald / GEZE GmbH

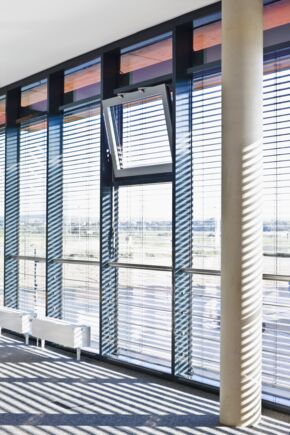

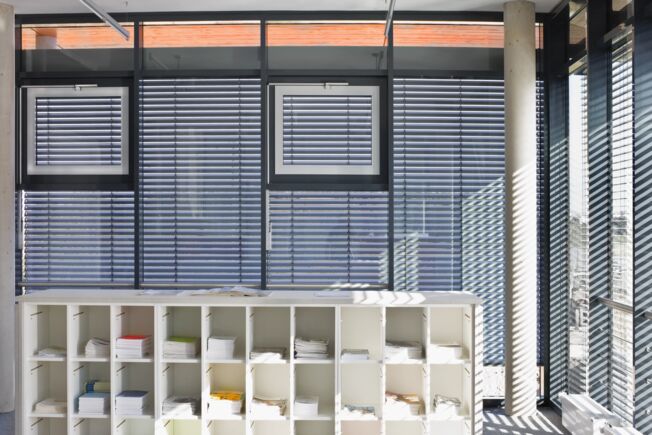

OL 90 N 带手柄，Alfter 艺术学院
平放纤薄天窗开窗器 开门宽度 170 mm © Lothar Wels / GEZE GmbH
OL 90 N 带手柄，Alfter 艺术学院
平放纤薄天窗开窗器 开门宽度 170 mm © Lothar Wels / GEZE GmbH

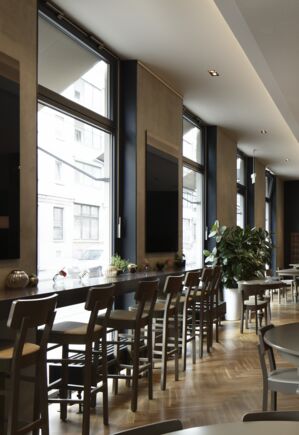

OL 90 N, Amano 酒店
平放纤薄天窗开窗器 开门宽度 170 mm © Stefan Dauth / GEZE GmbH

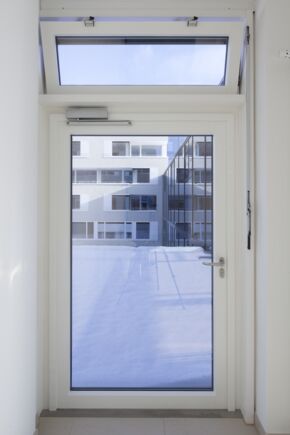

TS 5000 + OL 90 N 支柱锁栓传输，Augustinum
TS 5000: 防火隔烟门 + OL 90 N: 内开式下悬窗，支柱锁栓传输 © Dirk Wilhelmy / GEZE GmbH
产品说明书
| OL 320 剪刀开窗器 | |
| 门扇宽度（最小） | 680 mm |
| 窗扇高度（最小） | 400 mm |
| 门扇重量（最大） | 250 kg |
| 可调打开宽度（减少冲程） | 是 |
下载
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
型号和附件
* 所展示物品的提示
上述产品的形式、类型、特性和功能（设计、尺寸、可用性、批准、标准等）可能因国家而异。如有疑问，请联系您的 GEZE 联系人或给我们发送 E-Mail .
