Powerchain * 适用于需要大开口宽度的大型和重型窗户元件的链传动
- 可在排烟排热时快速开启——即便窗扇超重
- 连续可调的驱动行程和单独的速度，用于通风、排烟和散热
- 提供特殊版本 - 可配置行程、线缆长度和颜色
- 最多可同步四个门机，无需外部控制单元
- 通过 DIP 开关切换操作模式（单机、同步、主开窗器、副开窗器）
- 可通过 Smart fix 安装系统轻松快速安装
应用领域
- 幕墙和屋顶区域的排烟排热系统及自然通风 (24V)
- 可用于排风口和送风口
- 支持内外双向开启的下悬、上悬和侧悬窗
- 天窗
- 安装在木制、塑料或金属窗上
- 窗扇和窗框的安装
- 多达4个开窗器的同步多功能操作
- 与 Power lock 锁闭驱动装置相结合的系统解决方案
参考对象安装情况和视频

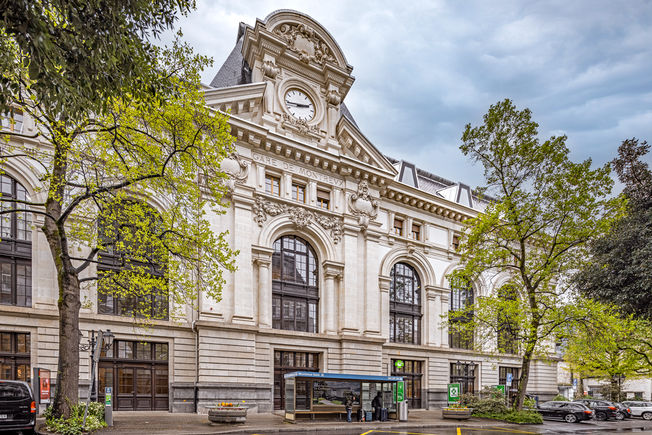

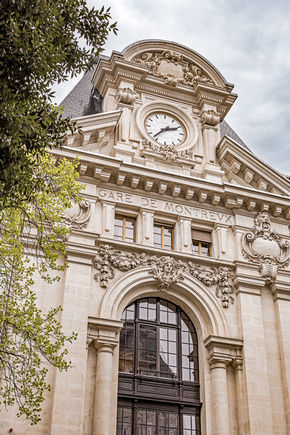

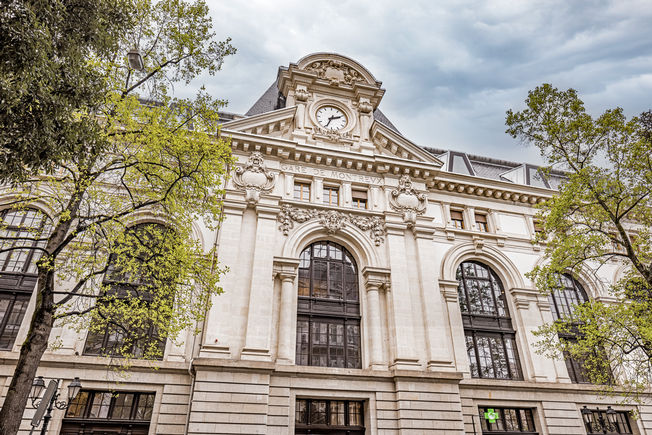

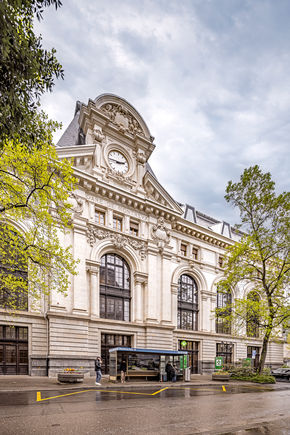

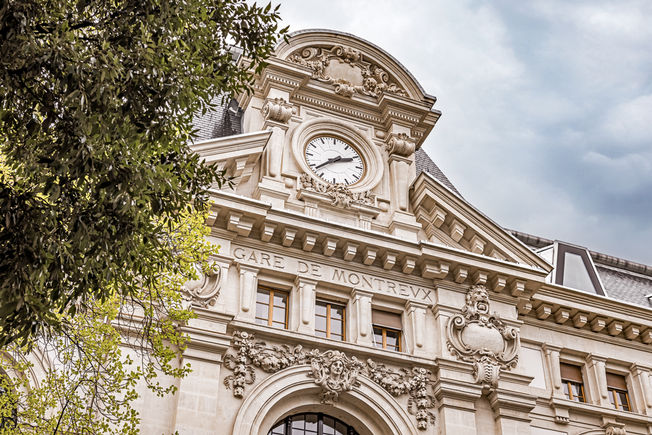

Montreux 火车站外景
Montreux 火车站外景 © Lorenz Frey / GEZE GmbH
Montreux 火车站外景
Montreux 火车站外景 © Lorenz Frey / GEZE GmbH
Montreux 火车站外景
Montreux 火车站外景 © Lorenz Frey / GEZE GmbH
Montreux 火车站外景
Montreux 火车站外景 © Lorenz Frey / GEZE GmbH
Montreux 火车站外景
Montreux 火车站外景 © Lorenz Frey / GEZE GmbH

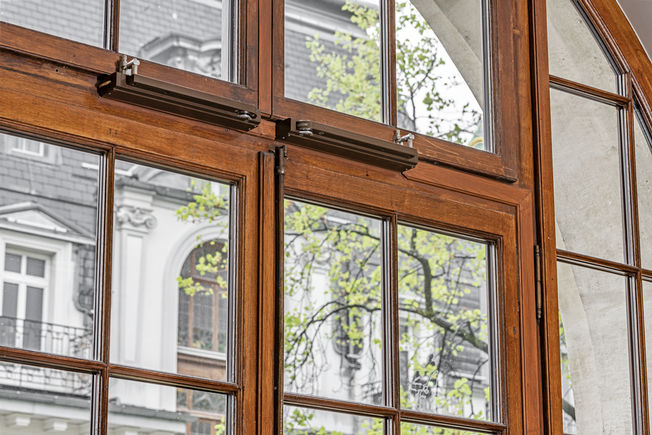

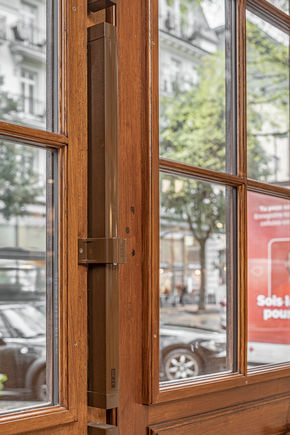

Montreux 火车站折叠式杠杆驱动装置 K 600 F
安装在平开窗上的折叠式杠杆驱动装置 © Lorenz Frey / GEZE GmbH

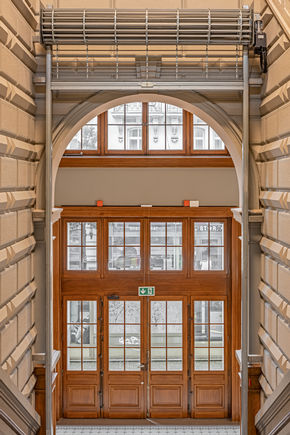

Montreux 火车站旅行社室内区域入口
Montreux 火车站入口旅行社 © Lorenz Frey / GEZE GmbH

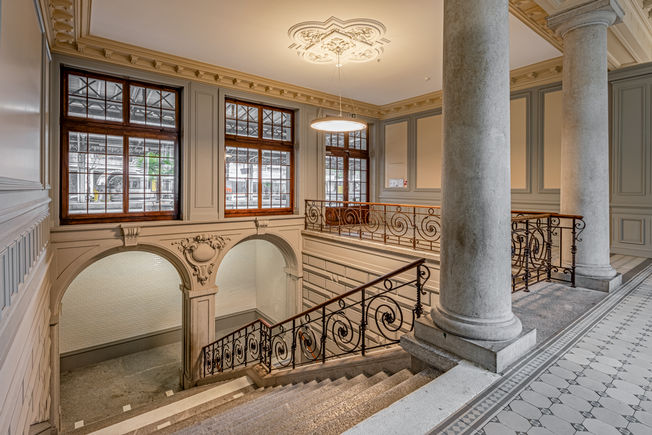

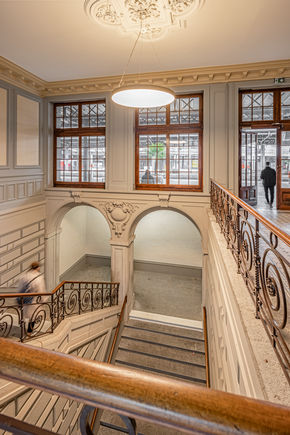

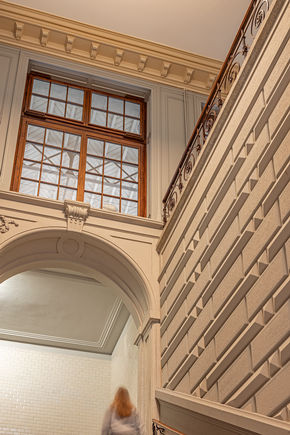

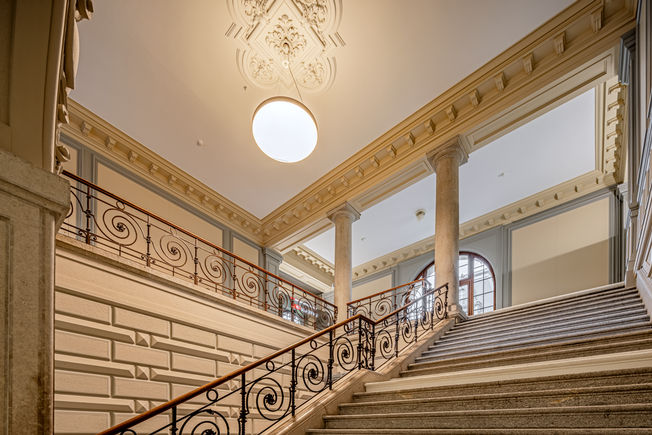

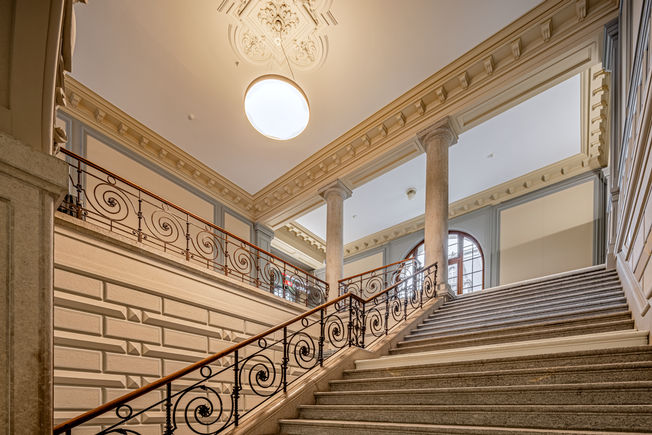

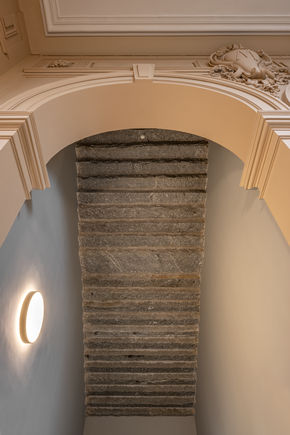

Montreux 火车站室内区域
Montreux 火车站历史悠久的楼梯 © Lorenz Frey / GEZE GmbH
Montreux 火车站折叠式杠杆驱动装置 K 600 F
安装在平开窗上的折叠式杠杆驱动装置 © Lorenz Frey / GEZE GmbH

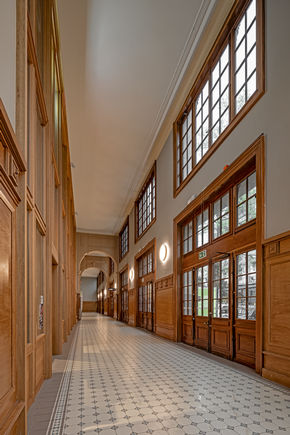

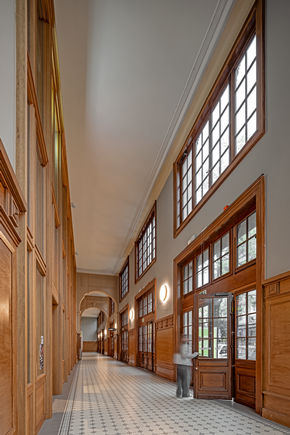

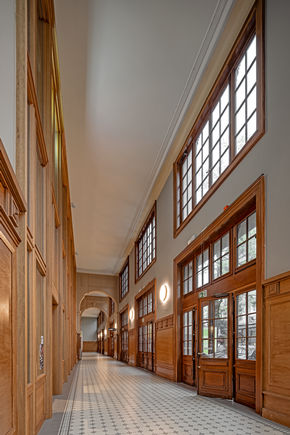

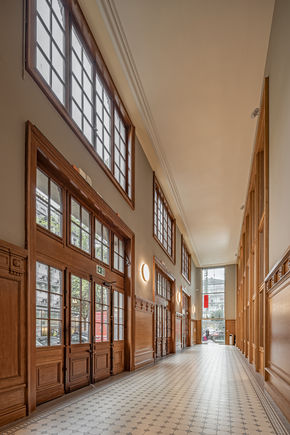

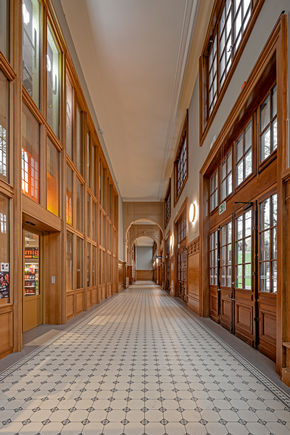

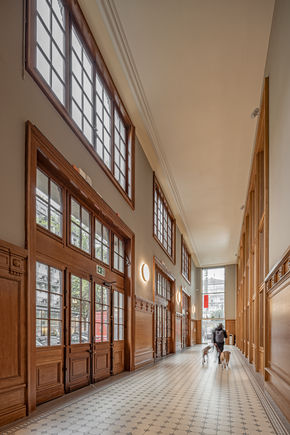

Montreux 火车站室内区域
Montreux 火车站室内区域 © Lorenz Frey / GEZE GmbH

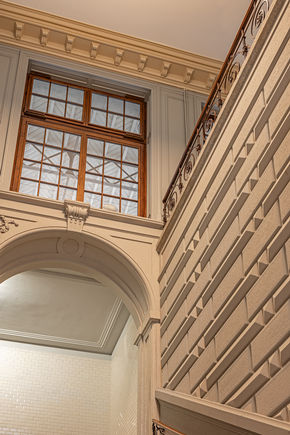

Montreux 火车站室内区域
Montreux 火车站历史悠久的楼梯 © Lorenz Frey / GEZE GmbH

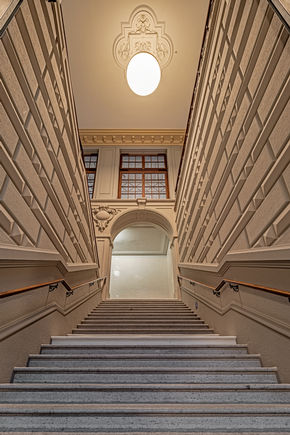

Montreux 火车站室内区域
Montreux 火车站历史悠久的楼梯 © Lorenz Frey / GEZE GmbH
Montreux 火车站室内区域
Montreux 火车站历史悠久的楼梯 © Lorenz Frey / GEZE GmbH
Montreux 火车站室内区域
Montreux 火车站历史悠久的楼梯 © Lorenz Frey / GEZE GmbH
Montreux 火车站折叠式杠杆驱动装置 K 600 F
安装在平开窗上的折叠式杠杆驱动装置 © Lorenz Frey / GEZE GmbH
Montreux 火车站
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH
Montreux 火车站
历史悠久的楼梯 © Lorenz Frey / GEZE GmbH
Montreux 火车站
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH
Montreux 火车站
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH

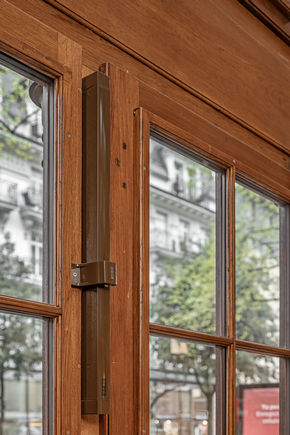

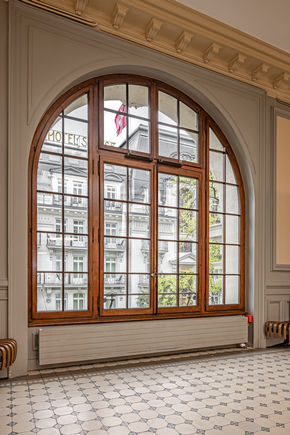

Montreux 火车站的链式开窗器 Powerchain
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH
Montreux 火车站的链式开窗器 Powerchain
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH
Montreux 火车站的链式开窗器 Powerchain
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH
Montreux 火车站的链式开窗器 Powerchain
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH

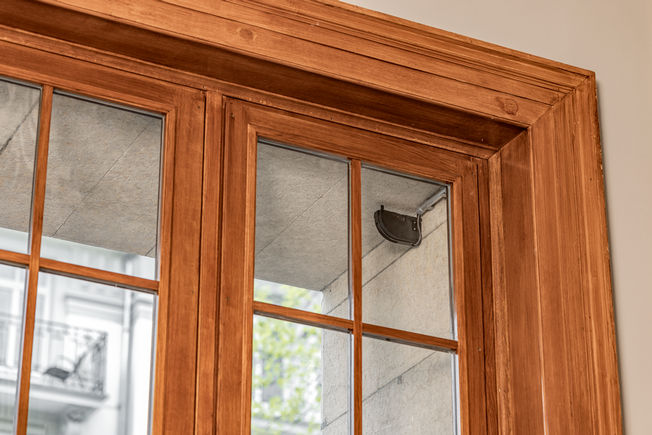

Montreux 火车站的左侧 Flatscan W
Montreux 火车站的左侧 Flatscan W © Lorenz Frey / GEZE GmbH
Montreux 火车站折叠式杠杆驱动装置 K 600 F
安装在平开窗上的折叠式杠杆驱动装置 © Lorenz Frey / GEZE GmbH

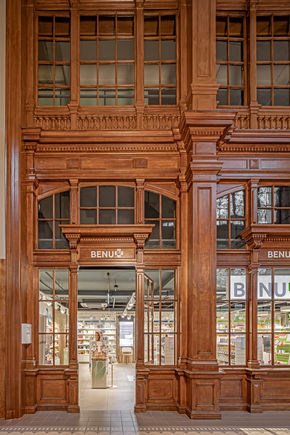

Montreux 火车站室内区域
Montreux 火车站药店的室内区域 © Lorenz Frey / GEZE GmbH
Montreux 火车站的链式开窗器 Powerchain
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH
Montreux 火车站的链式开窗器 Powerchain
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH
Montreux 火车站
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH
Montreux 火车站的链式开窗器 Powerchain
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH
Montreux 火车站室内区域
Montreux 火车站历史悠久的楼梯 © Lorenz Frey / GEZE GmbH
Montreux 火车站的链式开窗器 Powerchain
链式开窗器用于需要很大打开角度的大型和重型门 © Lorenz Frey / GEZE GmbH

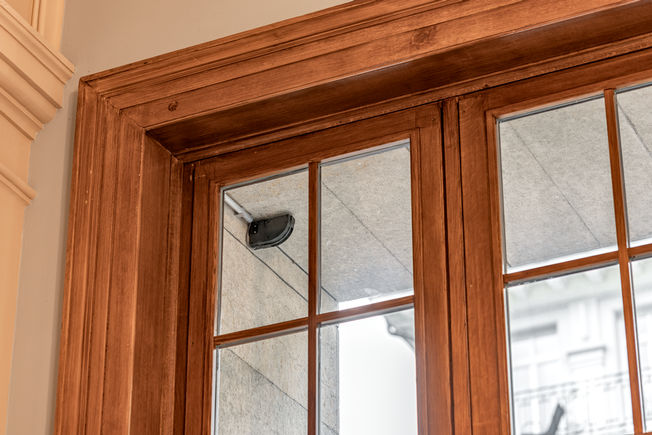

Montreux 火车站的右侧 Flatscan W
Montreux 火车站的右侧 Flatscan W © Lorenz Frey / GEZE GmbH
链式开窗器 Powerchain 带安全剪式滑撑
链式开窗器用于需要很大打开角度的大型和重型门, 安装在住宅楼宇中 © GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH

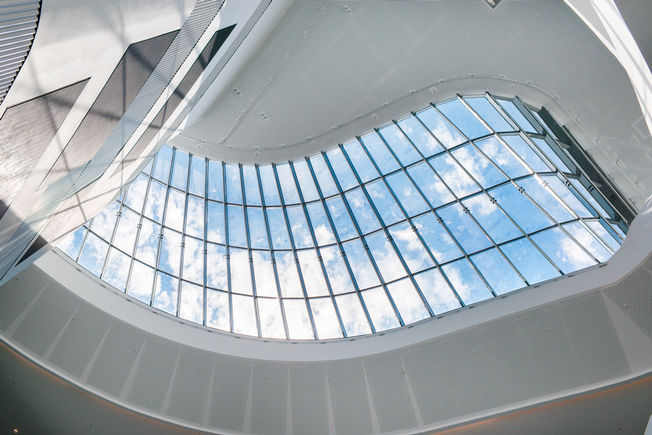

Powerchain 链式开窗器安装于 ÖAMTC 公司总部屋顶
GEZE IQ Windowdrive 产品系列的智能开窗器也适用于安装在屋顶大窗户中。 © Sigrid Rauchdobler / GEZE GmbH
安全注意事项
落地窗的窗扇可能对附近人员生命和肢体安全造成重大威胁。因此，在下悬窗上使用盖泽开窗器时，必须使用盖泽安全剪刀支撑臂。
产品说明书
| Powerchain | |
| 尺寸 | 36 x 51 mm |
| 窗框所需空间（最小） | 窗框安装内开：50/61 mm（适用于 DIN 左开平开窗） 窗扇安装内开：30/41 mm（适用于 DIN 右开平开窗）， 窗框安装外开：50 mm |
| 窗扇所需空间（最小） | 窗框安装内开：40 mm，窗扇安装内开：50 mm 窗框安装外开 30/41 mm（适用于 DIN 右开平开窗） |
| 开启速度 RWA | 15 mm/s |
| 开启速度，通风 | 5 mm/s |
| 关门速度（最大） | 5 mm/s |
| 推力（最大） | 600 N（取决于行程），参见力-行程关系图 |
| 锁闭力（最大） | 3000 N |
| 拉力 | 600 N |
| 门扇重量 | 200 kg* |
| 窗户轮廓超出槽口和框架的范围 | 0 - 23 mm（取决于运用系统和开窗器支架套包） |
| 工作电压 | 24 V ± 25 % |
| 工作电压 | 24 V DC |
| 耗电量 | 1.5 A |
| 根据应用范围调整耗电量 | 通风 (24 V)：1.2 A; RWA (18 V): 1.5 A |
| 耗电量 | 36 W |
| 额定负载 | 30 % |
| 特殊电源线长度 | 5 m, 7.5 m |
| 最小芯线截面 | 0.75 mm² |
| 芯线数量 | 4 cores_CN |
| 使用温度： | -5 - 70 °C |
| 防护等级 | IP40 |
| 防护等级 | III |
| 同步功能 | 是 |
| 可调开启速度(通风) | 是 |
| 附加锁定可用 | 是 |
| 备用锁类型 | 锁窗器 |
| 行程缩短的类型 | 同步单元, 出厂设置 |
| 伸出终端位置断电 | 电子式，通过内部路径传感器 |
| 缩进终端位置断电 | 通过耗电量，电子方式 |
| 过载断电 | 是 |
| 60 秒内完全打开 | 是，最大行程 800 mm，包括闭锁机组 |
| 通过 SHEV 测试 | 是 |
| SHEV 更多信息 | 是，最大行程 800 mm，包括闭锁机组 |
| 门机同步控制装置的数量 | 4 |
| KNX 功能 | 是 |
| 适用于下悬窗，窗框安装内开 | 是 |
| 适用于下悬窗，窗扇安装内开 | 是 |
| 适用于下悬窗，窗框安装外开 | 是 |
| 侧开式窗向内开架安装 | 是 |
| 侧开式窗向内开窗扇安装 | 是 |
| 侧开式窗向外开架安装 | 是 |
| 上悬窗向内开架安装 | 是 |
| 上悬窗向内开窗扇安装 | 是 |
| 上悬窗向外开架安装 | 是 |
| 向外开的天窗 | 是 |
下载
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

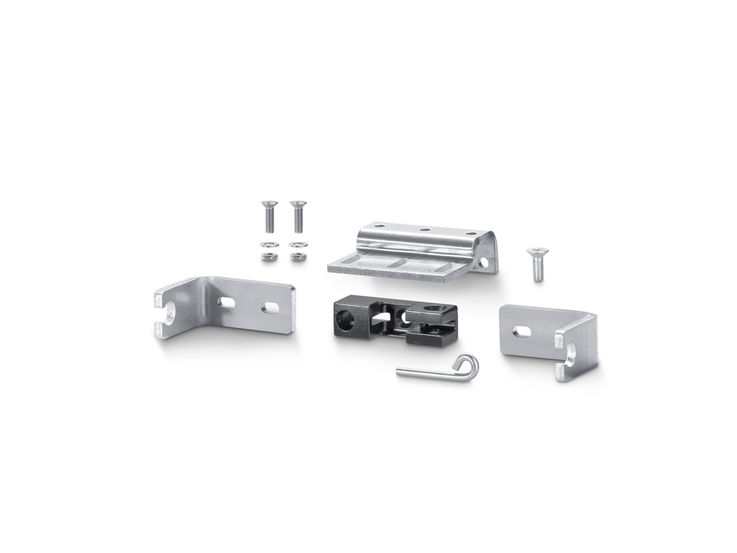

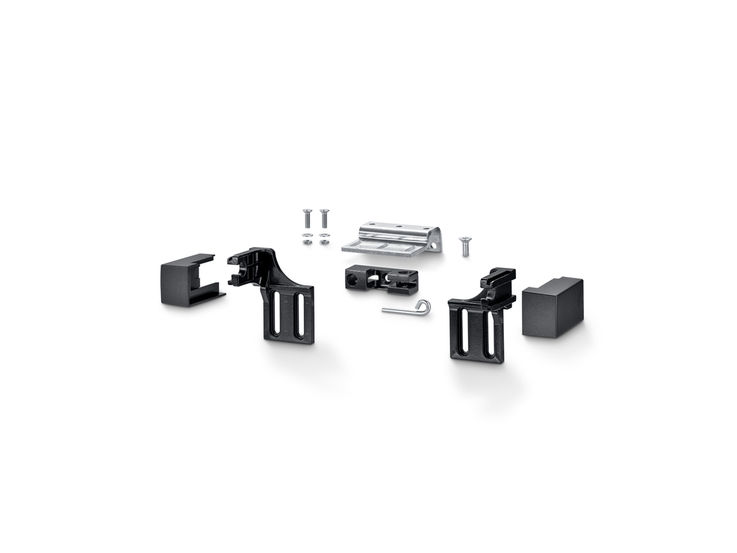

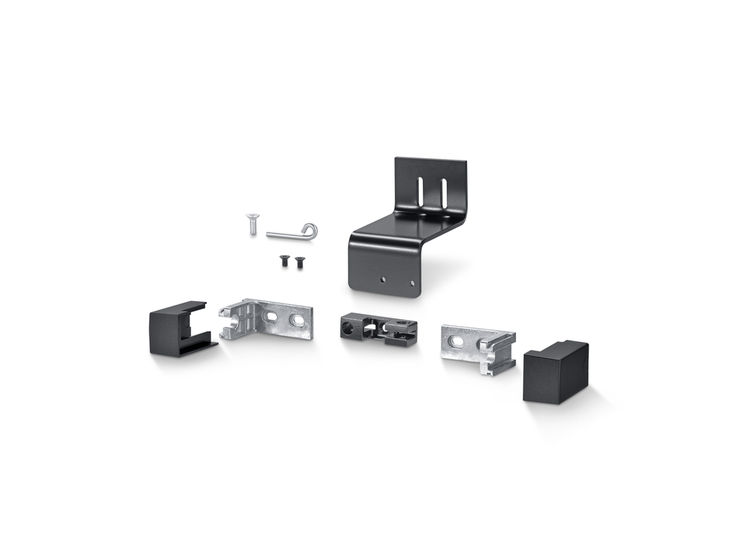

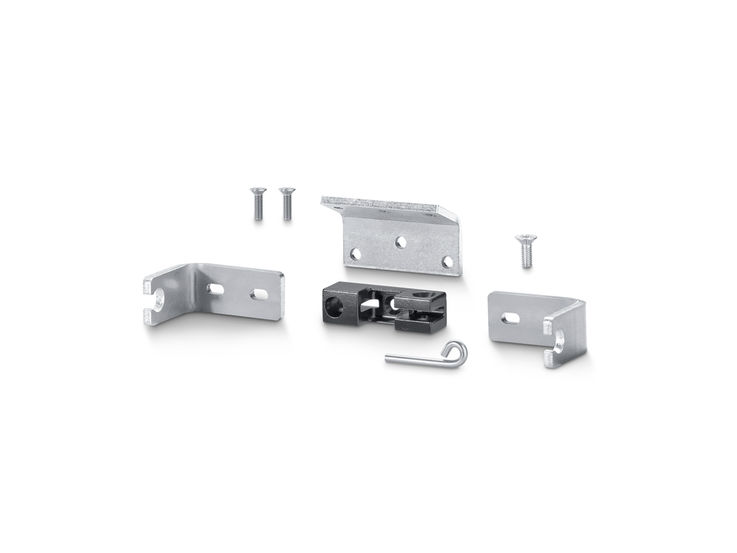

型号和附件
* 所展示物品的提示
上述产品的形式、类型、特性和功能（设计、尺寸、可用性、批准、标准等）可能因国家而异。如有疑问，请联系您的 GEZE 联系人或给我们发送 E-Mail .
