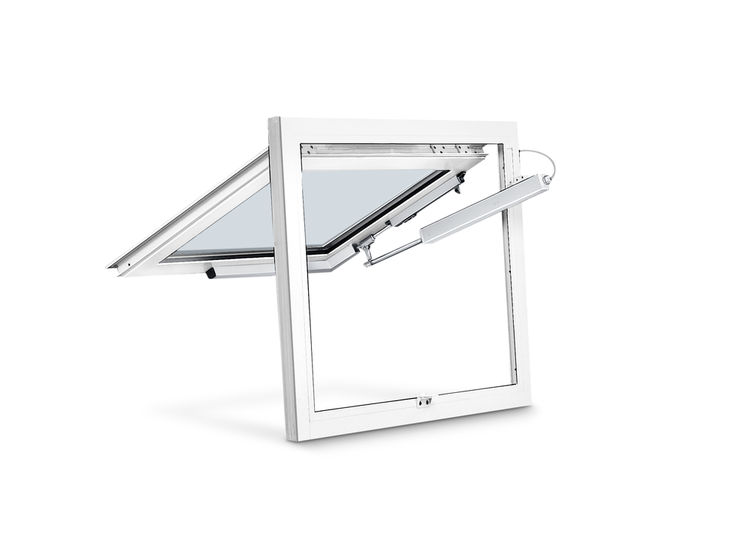

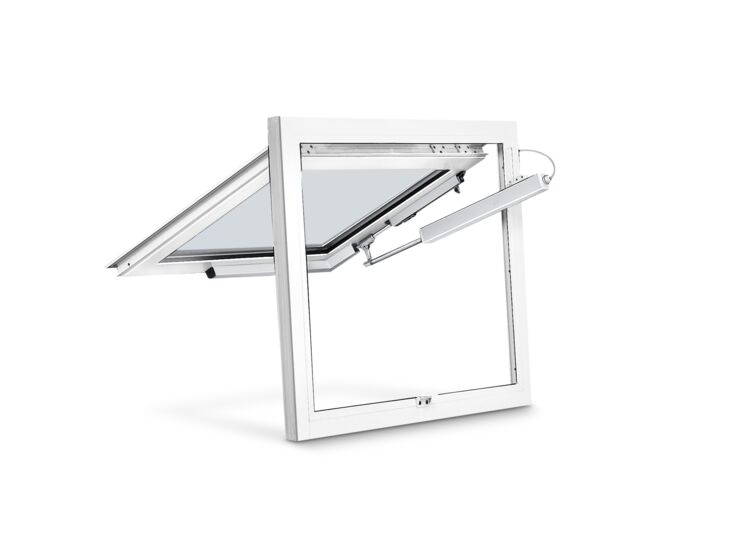

RWA 110 NT * 适用于外开式下悬、上悬和侧悬窗扇的开启和闭锁系统
- 带有 E 250 NT 推杆式门机和锁闭装置支架组件的系统解决方案
- 在主闭锁缘由螺杆开窗器实现机械闭锁
- 在 60 秒内以较短的螺杆行程实现较大的开启宽度
- 采用两个窗机的同步运行模式，适用于宽窗扇
- IQ windowdrive - 智能驱动控制
- 通过 EN 12101-2 的 SHEV 测试
应用领域
- 外开式窗扇的启闭
- 自然通风，排烟排热系统，自然排烟排热装置
- 可用于排风口和送风口
- 外开式下悬、上悬和侧悬窗
- 安装在木制、塑料或金属窗上
参考对象安装情况和视频

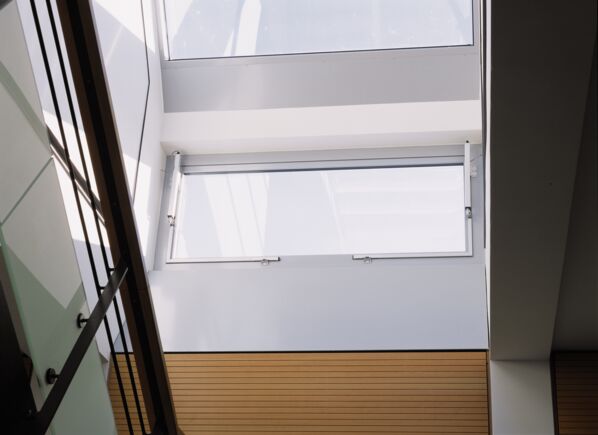

RWA 打开和锁闭系统 110 NT，用在位于 Affalterbach 的马术厅 HWA 中
您可以借此打开和锁闭外开式窗户、自动通风装置、排烟排热系统 (RWA)、自然排烟排热装置 (NRWG) © Martin Jakob / GEZE GmbH

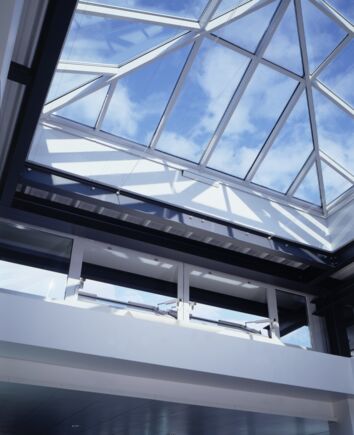

打开和锁闭系统 GEZE RWA 110 NT, 安装在布达佩斯 Ferihegy 机场
GEZE RWA 100E 系统具有多种行程长度版本，用于内开式行走的矩形窗烟热的自然抽吸、排烟和通风。 © GEZE GmbH
产品说明书
| RWA 110 NT | |
| 所需空间（最小） | 窗扇外框：最低 33 mm；盖板外框：45 mm |
| 木质和铝型材窗框的单机主关闭边缘允许尺寸 | 430 - 1200 mm |
| PVC窗框的单机主关闭边缘允许尺寸 | 430 - 800 mm |
| 木质和铝型材窗框的同步主关闭边缘允许尺寸 | 850 - 2400 mm |
| PVC窗框的同步主关闭边缘允许尺寸 | 850 - 1600 mm |
| 单机和同步的窗扇高度 | 600 - 1600 mm |
| 推力（最大） | 750 N |
| 压力 | 750 N |
| 拉力 | 750 N |
| 金属板重量（最大） | 30 kg/m² |
| 工作电压 | 24 V (+30 % to -20 %) |
| 工作电压 | 24 V DC |
| 耗电量 | 1 A |
| 根据应用范围调整耗电量 | 通风 (24 V)：0.9 A；RWA (18 V)：1.0 A |
| 耗电量 | 22 W |
| 余波 | 20 % |
| 额定负载 | 30 % |
| 连接电缆长度 | 2 m |
| 最小芯线截面 | 0.75 mm² |
| 芯线数量 | 4 cores_CN |
| 使用温度： | -5 - 75 °C |
| 防护等级 | IP65 |
| 防护等级 | III |
| 锁定和附加角托架 | 是 |
| 伸出终端位置断电 | 内部路径传感器 |
| 缩进终端位置断电 | 内部路径传感器 |
| 过载断电 | 是 |
| 通过 SHEV 测试 | 是 |
| KNX 功能 | 是 |
| 适用于下悬窗，窗扇安装外开 | 是 |
| 侧开式窗向外开窗扇安装 | 是 |
| 上悬窗向外开窗扇安装 | 是 |
下载
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Martin Jakob / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

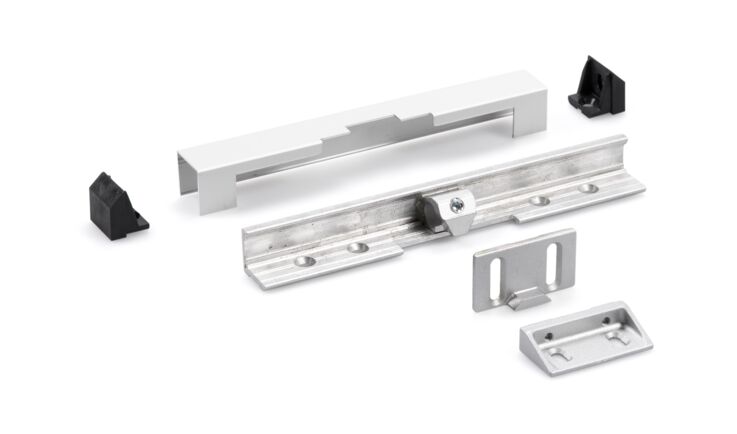

型号和附件
