RWA 105 NT * 适用于柱状导向结构的开启和闭锁系统
- 带有 E 250 NT 推杆式门机和锁闭装置支架组件的系统解决方案
- 在主闭窗边缘由推杆式开窗器实现双重机械闭锁
- 只需很小的窗框空间
- 在 60 秒内以较短的螺杆行程实现较大的开启宽度
- 采用两个窗机的同步运行模式，适用于宽窗扇
- IQ windowdrive - 智能驱动控制
应用领域
- 自然通风，排烟排热系统，自然排烟排热装置
- 柱式滑尺结构的内开式下悬、上悬和侧悬窗的启闭
- 安装在木制、塑料或金属窗上
参考对象安装情况和视频

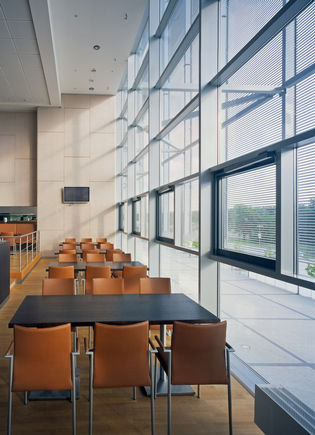

RWA 105 NT，在 LTU 体育场中
借助推杆式开窗器，在主关闭边缘上操作双机械锁闭装置 © MM Fotowerbung / GEZE GmbH

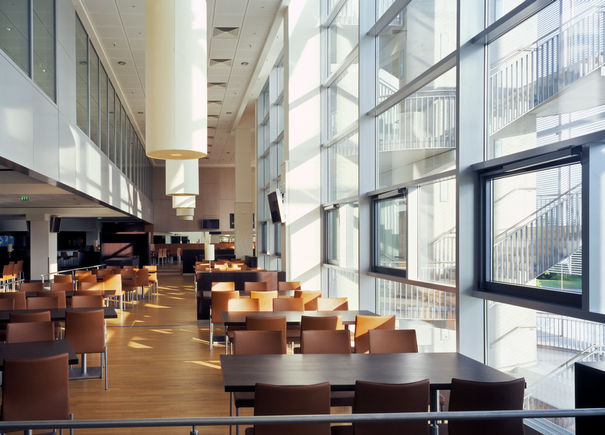

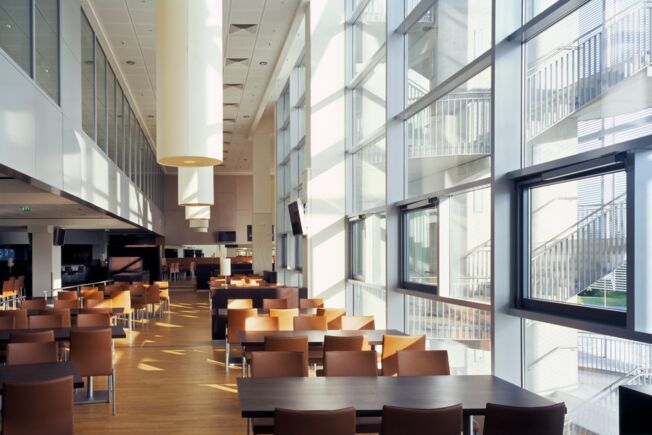

RWA 105 NT，在 LTU 体育场中
RWA 和门窗技术 105 NT 在杜塞尔多夫的 LTU 体育场的安装情况。 © MM Fotowerbung / GEZE GmbH

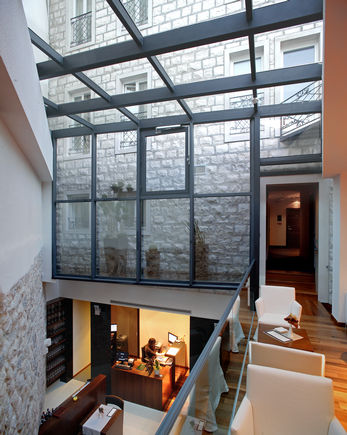

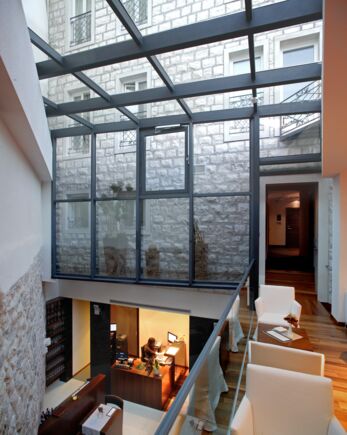

RWA 105 NT
打开和锁定带下悬、上悬和侧悬窗扇且安装在立柱-门栓立面中的内开窗。IQ windowdrive - 智能门机控制装置。 © Robert Les / GEZE GmbH

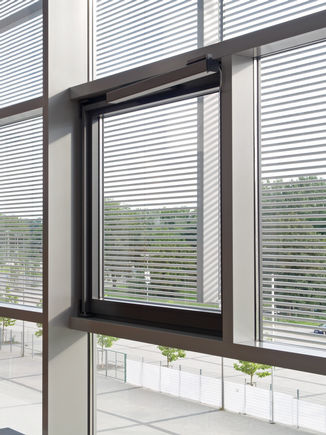

RWA 105 NT，在 LTU 体育场中
大开门宽度，60 秒内低速螺旋式启动 © MM Fotowerbung / GEZE GmbH
产品说明书
| RWA 105 NT | |
| 所需空间（最小） | 盖板窗框：18 mm；窗扇：38 mm；柱式滑尺最大高度 125 mm |
| 木质和铝型材窗框的单机主关闭边缘允许尺寸 | 取决于行程 |
| PVC窗框的单机主关闭边缘允许尺寸 | 取决于行程 |
| 木质和铝型材窗框的同步主关闭边缘允许尺寸 | 取决于行程 |
| PVC窗框的同步主关闭边缘允许尺寸 | 取决于行程 |
| 单机和同步的窗扇高度 | 取决于行程 |
| 推力（最大） | 750 N |
| 压力 | 750 N |
| 拉力 | 750 N |
| 金属板重量（最大） | 30 kg/m² |
| 工作电压 | 24 V (+30 % to -20 %) |
| 工作电压 | 24 V DC |
| 耗电量 | 1 A |
| 根据应用范围调整耗电量 | 通风 (24 V)：0.9 A；RWA (18 V)：1.0 A |
| 耗电量 | 22 W |
| 余波 | 20 % |
| 额定负载 | 30 % |
| 连接电缆长度 | 2 m |
| 最小芯线截面 | 0.75 mm² |
| 芯线数量 | 4 cores_CN |
| 使用温度： | -5 - 75 °C |
| 防护等级 | IP65 |
| 防护等级 | III |
| 锁定和附加角托架 | 是 |
| 伸出终端位置断电 | 内部路径传感器 |
| 缩进终端位置断电 | 内部路径传感器 |
| 过载断电 | 是 |
| 通过 SHEV 测试 | 是 |
| KNX 功能 | 是 |
| 适用于下悬窗，窗扇安装内开 | 是 |
| 侧开式窗向内开窗扇安装 | 是 |
| 上悬窗向内开窗扇安装 | 是 |
下载
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Robert Les / GEZE GmbH
型号和附件
* 所展示物品的提示
上述产品的形式、类型、特性和功能（设计、尺寸、可用性、批准、标准等）可能因国家而异。如有疑问，请联系您的 GEZE 联系人或给我们发送 E-Mail .
