双扇门用自由门功能闭门器

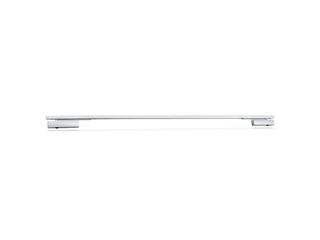

TS 5000 R-ISM / S 具有自由门 * 带有导轨的上置闭门器系统，用于双扇门的导轨，集成顺位关门控制，主动扇的自由门，被动门上的电动保持打开和集成式烟雾开关
- 系统配备TS 5000 E Hy 3-6，TS 5000和R-ISM/S导轨，被动扇搭载停门装置
- 被动扇配备EN2-6级闭合力的 TS 5000或配备EN3-6级闭合力的TS 5000 ECline
- 主动扇配备TS 5000 E Hy（24 V)，以及EN3-7 可变调节闭合力
- 被动扇在导轨中完成电动停门，门扇开启角度为80°-130°
- 主动扇通过自由门闭门器保持停门状态
- 主动扇配备智能停门功能，可将门轻松锁在最大打开角度处
- 工作电压 230 V交流电
- 闭门顺位装置使主动扇保持静止等待状态直至被动扇完全关闭
- 内置烟感控制单元，如遇火灾，会通过信号自动闭门
- 搭载污染物指示器和自适应报警阈值功能的烟感开关
- 配备液压闭锁装置，在临到达全闭位置前可加速闭门
- 闭合速度可单独调节
- 内置缓冲装置，可减慢门扇被强行推开时的速度
- 可视化闭合力显示，便于控制设置
- 所有功能均可从正面进行调节
应用领域
- 防火和防烟门
- 单向开启左右双开门
- 适用于对称门和子母门
- 单开门，最大合页间距 2800 mm、最大门扇宽度 1400mm
- 最小合页间距1500mm，主动门扇最小宽度875mm，被动门扇最小宽度400mm
- 带被动扇内置停门装置和内置烟感开关的停门系统
- 合页同侧门扇安装
产品说明书
| TS 5000 R-ISM / S 具有自由门 | |
| 符合 DIN 18040 标准的无障碍门，门扇宽度（最大）以毫米为单位 | 1400 mm |
| 门扇宽度（最大） | 1400 mm |
| 安装方式 | 合页同侧门扇安装 |
| 开启角度（最大） | 180 ° |
| 输入电压 | 230 V AC |
| 电源电压频率 | 50 Hz |
| 最小合页间距 | 1500 mm |
| 被动扇最小宽度 | 400 mm |
| 防火门适用性 | 是 |
| 自由门区域 | 85 ° - 160 ° |
| 闭门力级可调 | 是，无级可调 |
| 关门速度可调 | 是 |
| 闭锁动作可调 | 是，通过阀 |
| 内置开门缓冲功能 | 是，液压可调式 |
| 闭门力级调节位置 | 正面 |
| 闭门力级可视条 | 是 |
| 停门单元 | 电控 |
| 主动门扇/被动门扇上的停门装置 | 是 / 是 |
| 停门范围 | 80 ° - 130 ° |
| 集成烟感开关 | 是 |
| 内置顺位功能 | 是 |
