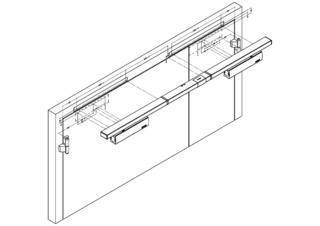

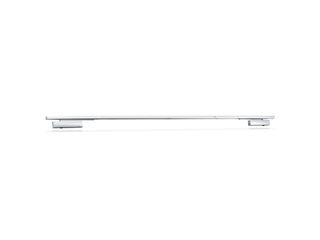

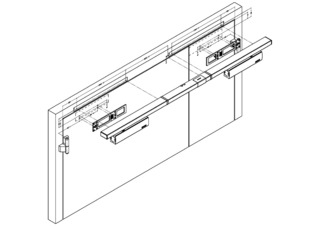

TS 5000 R-ISM * TS 5000 R-ISM 上置闭门器系统，带滑尺，用于双扇门，集成顺位关门控制和烟雾开关

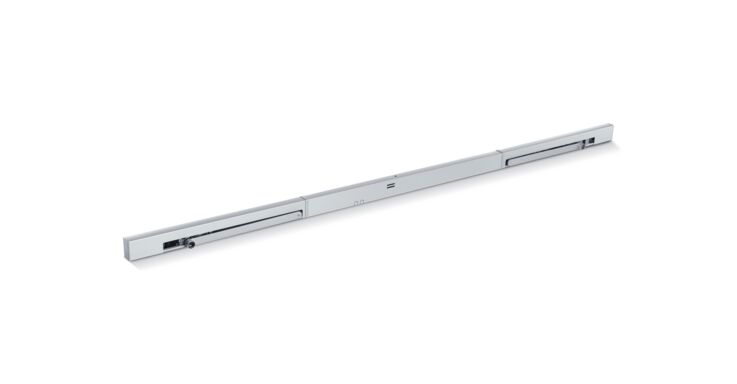

- 系统配备两个闭门器：TS 5000 和 R-ISM 导轨
- EN2-6级可变调节闭合力
- 工作电压 230 V交流电
- 可用于左右开门，无需转换
- 闭门顺位装置使主动扇保持静止等待状态直至被动扇完全关闭
- 内置烟感控制单元，如遇火灾，会通过信号自动闭门
- 搭载污染物指示器和自适应报警阈值功能的烟感开关
- 可额外加装烟感探测器
- 导轨内的电动停门装置可在80°-130° 的范围内保持停门
- 配备液压闭锁装置，在临到达全闭位置前可加速闭门
- 闭合速度可单独调节
- 内置缓冲装置，可减慢门扇被强行推开时的速度
- 可视化闭合力显示，便于控制设置
- 所有功能均可从正面进行调节
应用领域
- 防火和防烟门
- 双扇单向开启门扇
- 适用于对称门和子母门
- 最大合页间距 2800 mm、最大门扇宽度 1400 mm、最大总高 3200 mm 的单开门
- 最小合页间距1500mm，主动门扇最小宽度875mm，被动门扇最小宽度400mm
- 合页同侧门扇安装
参考对象安装情况和视频

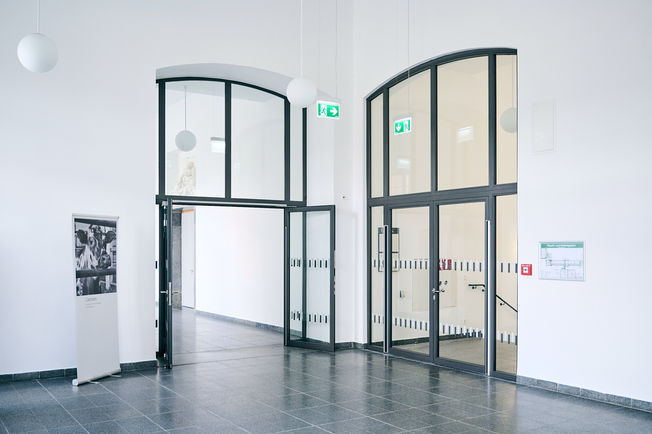

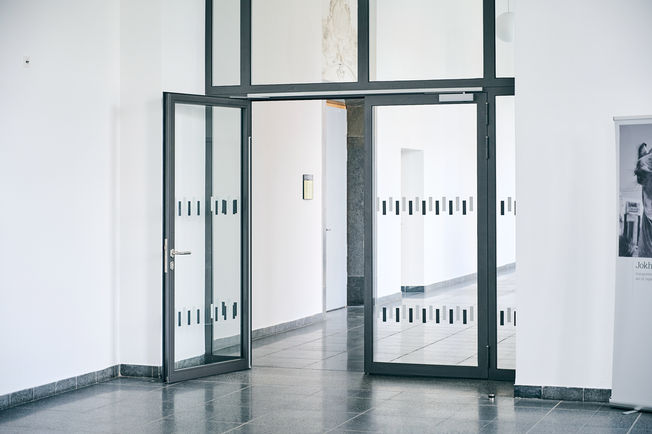

TS 5000 R-ISM，曼海姆城堡大学
曼海姆城堡大学双扇门上的闭门器 TS 5000 R-ISM © Nico Walke / GEZE GmbH
TS 5000 R-ISM，曼海姆城堡大学
曼海姆城堡大学双扇门上的闭门器 TS 5000 R-ISM © Nico Walke / GEZE GmbH

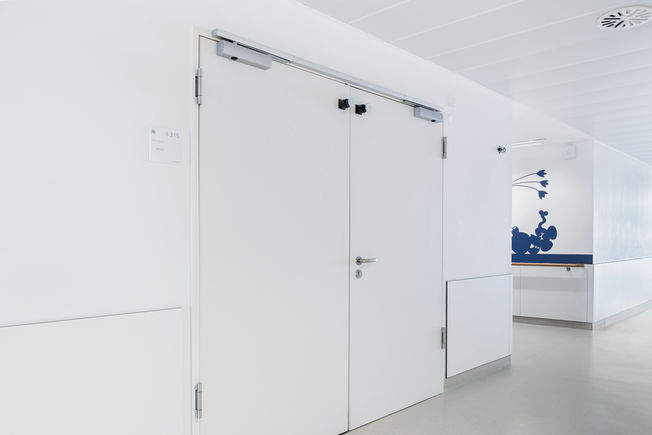

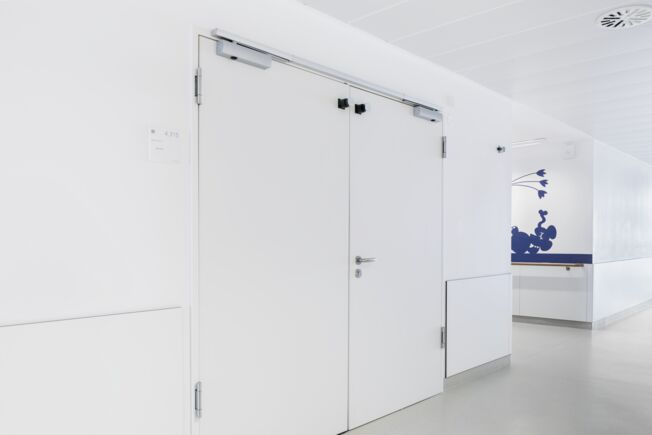

带 TS 5000 R-ISM 的防火门和通过磁吸停门进行停门，安装在斯图加特 Olgahospital 医院
采用 TS 5000 R-ISM 的防火分区门，用于双扇门的滑尺式闭门器系统，具有顺闭器和烟雾开关,通过磁吸停门进行停门。 © Jürgen Pollak / GEZE GmbH

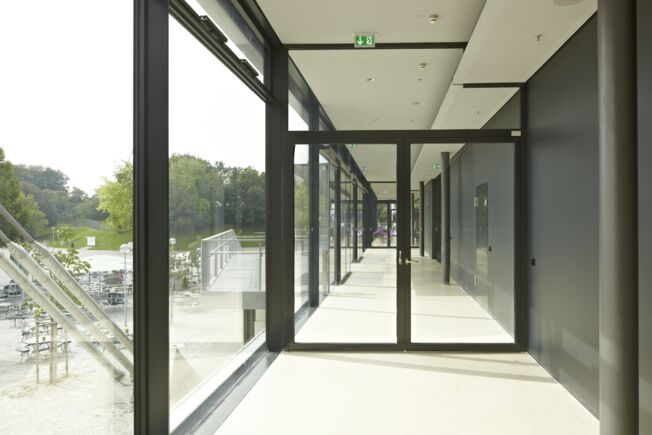

上置滑尺式闭门器 TS 5000 R-ISM, 安装在慕尼黑的顾拜旦广场。
采用 TS 5000 R-ISM 的防火分区门，用于双扇门的滑尺式闭门器系统，具有顺闭器和烟雾开关。 © Robert Sprang / GEZE GmbH

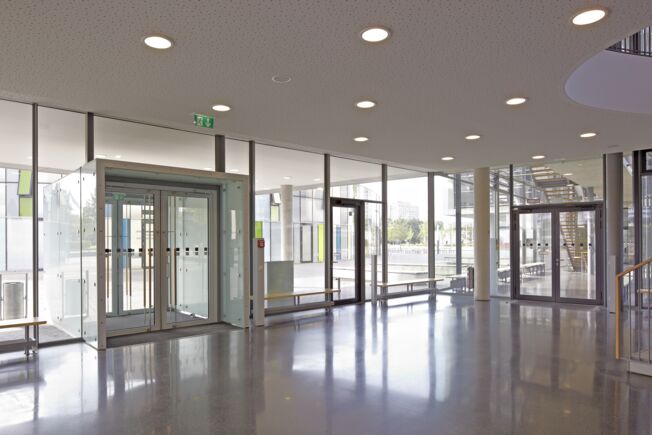

有旋转门和紧急出口的职业学校中心入口
TS 5000、Slimdrive SD Servo 和 TS 5000 R-IS 的相辅相成产生了最佳的易通行性和最大的无障碍性。 © Robert Sprang / GEZE GmbH

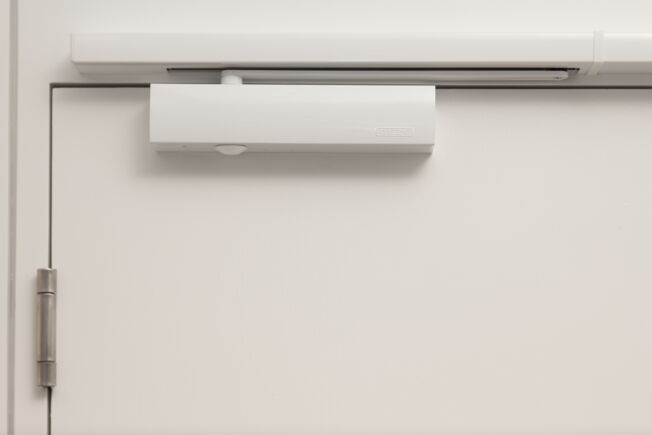

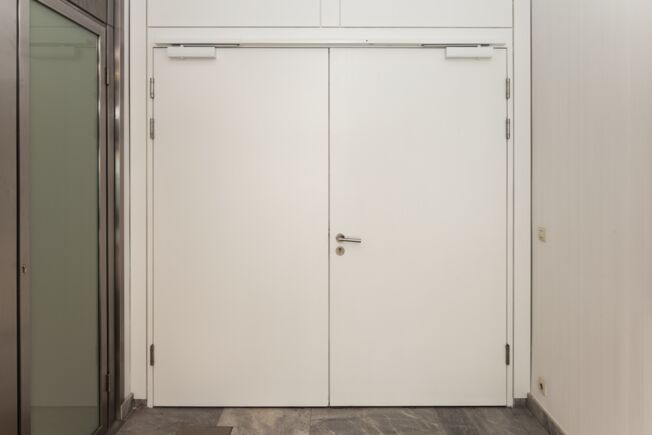

上置滑尺式闭门器 TS 5000 R-ISM
TS 5000 R-ISM, 上置滑尺式闭门器系统，用于双扇门，具有顺闭器和烟雾开关，安装在位于 Leonberg 的 GEZE GmbH。 © Dirk Wilhelmy / GEZE GmbH
上置滑尺式闭门器 TS 5000 R-ISM
TS 5000 R-ISM, 上置滑尺式闭门器系统，用于双扇门，具有顺闭器和烟雾开关，安装在位于 Leonberg 的 GEZE GmbH。 © Dirk Wilhelmy / GEZE GmbH

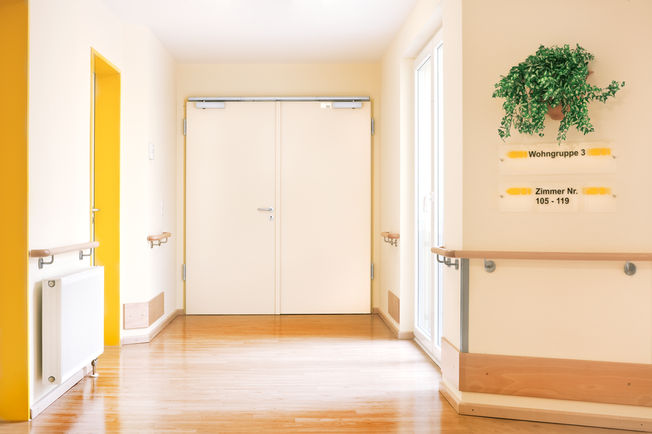

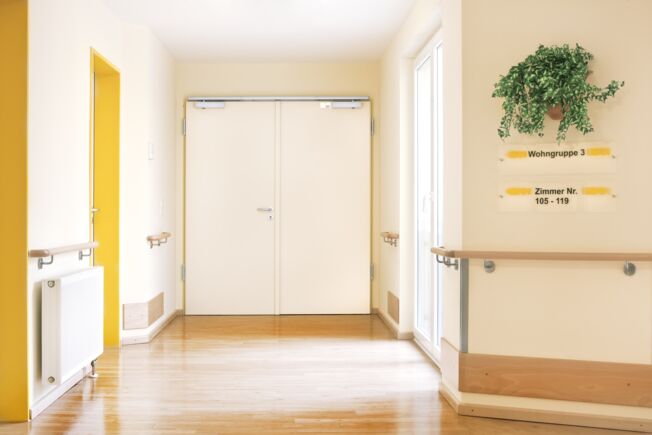

上置滑尺式闭门器 TS 5000 R-ISM, 安装在 Ronnenberg 的 Integra 疗养院内。
采用 TS 5000 R-ISM 的防火分区门，用于双扇门的滑尺式闭门器系统，具有顺闭器和烟雾开关。 © Lothar Wels / GEZE GmbH

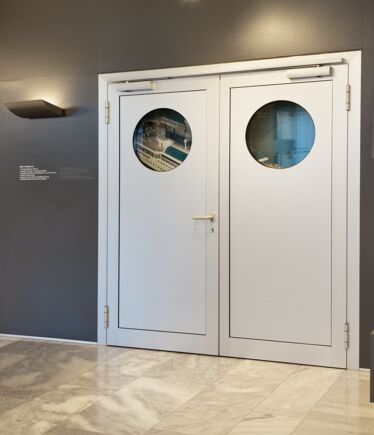

上置滑尺式闭门器 TS 5000 R-ISM, Leonberg 展示厅
TS 5000 R-ISM, 上置滑尺式闭门器系统，用于双扇门，具有顺闭器和烟雾开关，安装在位于 Leonberg 的 GEZE GmbH 展示厅中。 © GEZE GmbH

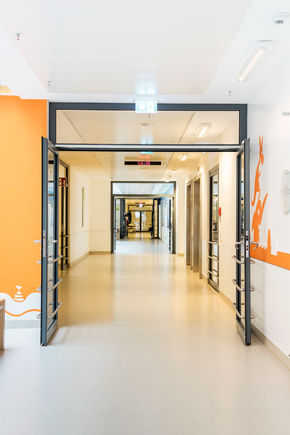

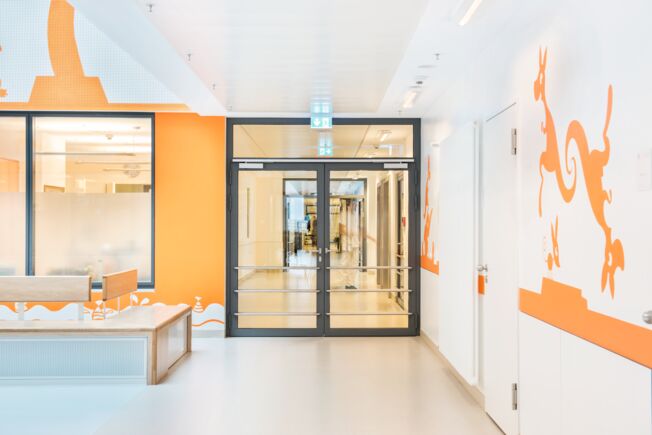

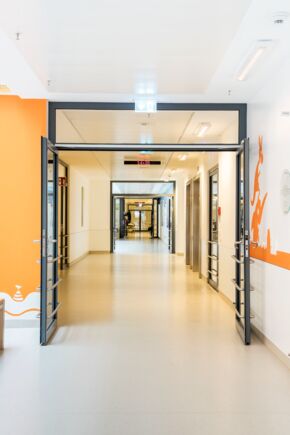

上置滑尺式闭门器 TS 5000 R-ISM, 安装在 斯图加特的 Olgahospital 医院。
采用 TS 5000 R-ISM 的防火分区门，用于双扇门的滑尺式闭门器系统，具有顺闭器和烟雾开关。 © Jürgen Pollak / GEZE GmbH

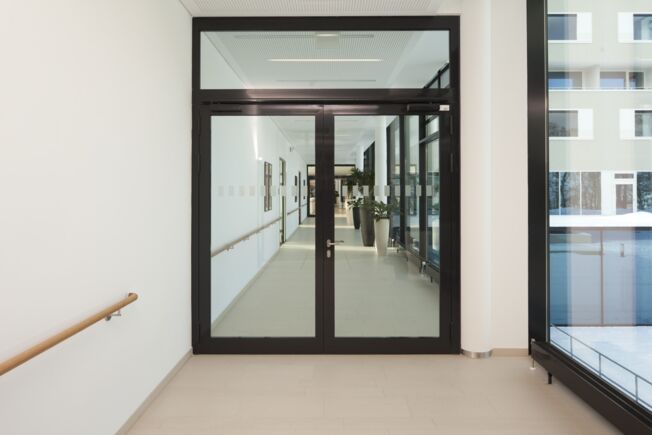

上置滑尺式闭门器 TS 5000 R-ISM, 安装在斯图加特的 Augustinum。
采用 TS 5000 R-ISM 的防火分区门，用于双扇门的滑尺式闭门器系统，具有顺闭器和烟雾开关。 © Dirk Wilhelmy / GEZE GmbH

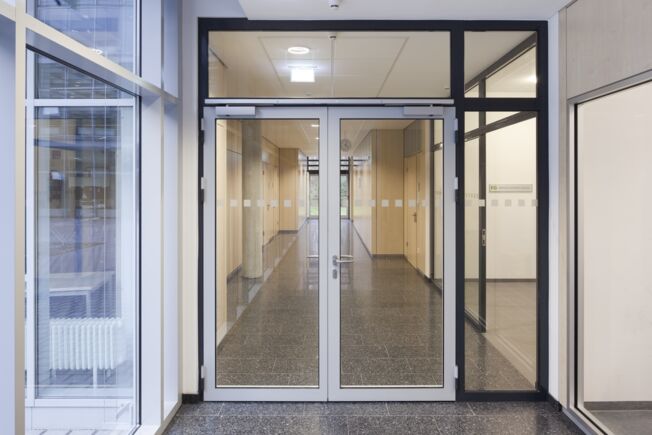

上置滑尺式闭门器 TS 5000 R-ISM
采用 TS 5000 R-ISM 的防火分区门，用于双扇门的滑尺式闭门器系统，具有顺闭器和烟雾开关,通过磁吸停门进行停门，安装在 Friedrichshafen 技术学校。 © Dirk Wilhelmy / GEZE GmbH
上置滑尺式闭门器 TS 5000 R-ISM, 安装在 斯图加特的 Olgahospital 医院。
采用 TS 5000 R-ISM 的防火分区门，用于双扇门的滑尺式闭门器系统，具有顺闭器和烟雾开关。 © Jürgen Pollak / GEZE GmbH
产品说明书
| TS 5000 R-ISM | |
| 符合 DIN 18040 标准的无障碍门，门扇宽度（最大）以毫米为单位 | 1400 mm |
| 门扇宽度（最大） | 1400 mm |
| 安装方式 | 合页同侧门扇安装 |
| 开启角度（最大） | 180 ° |
| 输入电压 | 230 V AC |
| 电源电压频率 | 50 Hz |
| 最小合页间距 | 1500 mm |
| 被动扇最小宽度 | 400 mm |
| 防火门适用性 | 是 |
| 闭门力级可调 | 是，无级可调 |
| 关门速度可调 | 是 |
| 闭锁动作可调 | 是，通过阀 |
| 内置开门缓冲功能 | 是，液压可调式 |
| 闭门力级调节位置 | 正面 |
| 闭门力级可视条 | 是 |
| 停门单元 | 电控 |
| 主动门扇/被动门扇上的停门装置 | 是 / 是 |
| 停门范围 | 80 ° - 130 ° |
| 集成烟感开关 | 是 |
| 内置顺位功能 | 是 |
