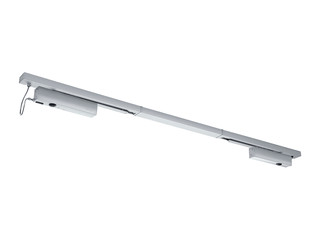

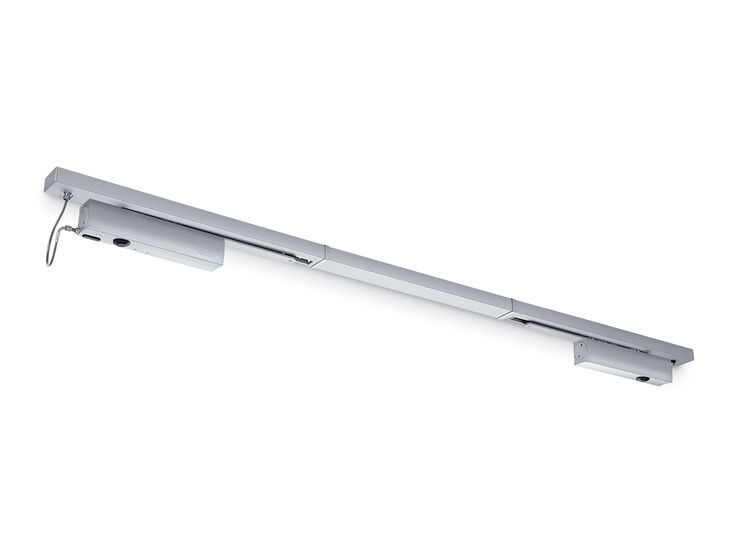

TS 5000 L-ISM VPK * 带滑尺的上置闭门器，用于合页异侧带应急功能、闭门顺位控制的双扇门
- 完整组件，包含两个 TS 5000 L 和 TS 5000 L-IS 闭门器（搭载隐藏式闭门顺位控制导轨）
- EN2-6级可变调节闭合力
- 可用于左右开门，无需转换
- 双扇应急逃生门，x尺寸（合页中心轴距门扇深度）最大为110 mm
- 闭门顺位装置使主动扇保持静止等待状态直至被动扇完全关闭
- 配备液压闭锁装置，在临到达全闭位置前可加速闭门
应用领域
- 防火和防烟门
- 带应急逃生功能的的双扇单向门
- 适用于对称门和子母门
- 最大合页间距为 2800 mm、最大门扇宽度为 1400 mm、最大总高为 3200 mm的单向开启门
- 合页异侧门扇安装
参考对象安装情况和视频

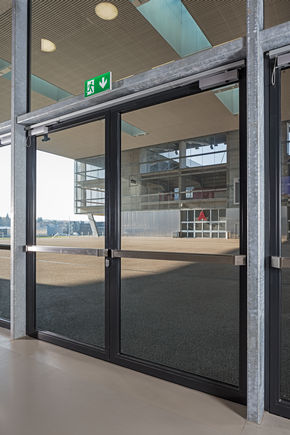

TS 5000 L-ISM VPK
TS 5000 L-ISM VPK 外观，位于双扇门上。 © Lorenz Frey / GEZE GmbH

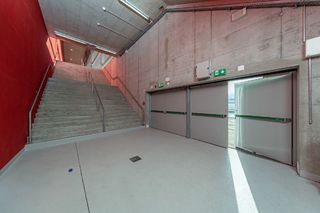

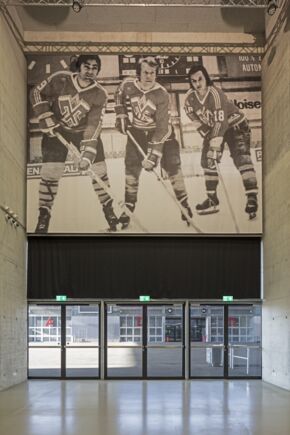

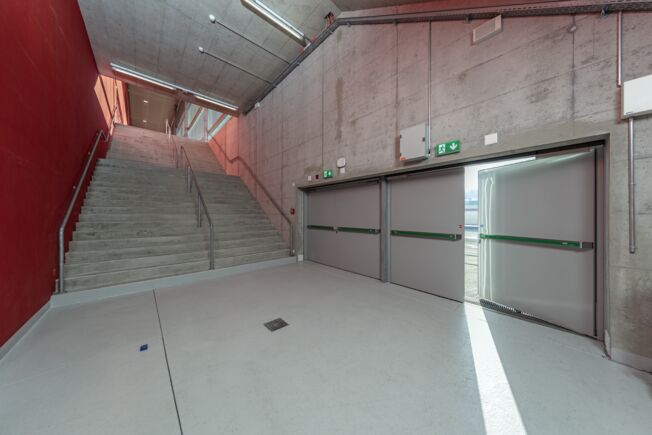

紧急出口，Tissot Arena Biel 体育场，带 RWA K 600
Tissot Arena Biel 体育场楼梯间和紧急出口，带伸缩臂式开窗器 RWA K 600 安装在带顺闭器的双扇门上。 © Lorenz Frey / GEZE GmbH

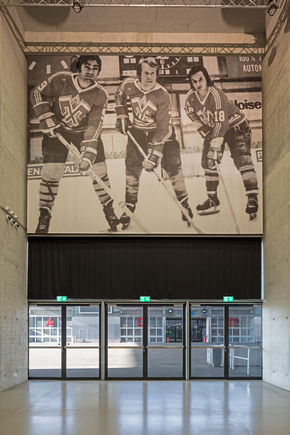

TS 5000 L-ISM VPK
Installation situation TS 5000 L-ISM VPK in the Tissot arena, Biel. © Lorenz Frey / GEZE GmbH
产品说明书
| TS 5000 L-ISM VPK | |
| 符合 DIN 18040 标准的无障碍门，门扇宽度（最大）以毫米为单位 | 1100 mm |
| 门扇宽度（最大） | 1400 mm |
| 安装方式 | 合页异侧门扇安装 |
| 开启角度（最大） | 130 ° |
| 最小合页间距 | 1300 mm |
| 被动扇最小宽度 | 380 mm |
| 防火门适用性 | 是 |
| 闭门力级可调 | 是，无级可调 |
| 关门速度可调 | 是 |
| 闭锁动作可调 | 是，通过阀 |
| 内置开门缓冲功能 | 是，液压可调式 |
| 闭门力级调节位置 | 正面 |
| 闭门力级可视条 | 是 |
| 内置顺位功能 | 是 |
下载
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Lorenz Frey / GEZE GmbH
LABELLING OBLIGATION: © Lorenz Frey / GEZE GmbH
LABELLING OBLIGATION: © Lorenz Frey / GEZE GmbH

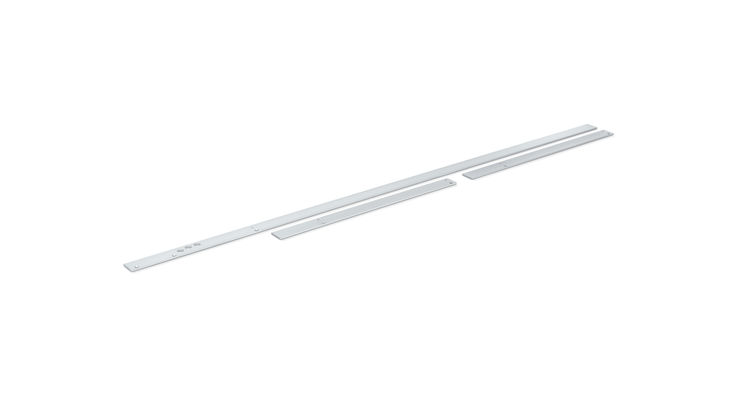

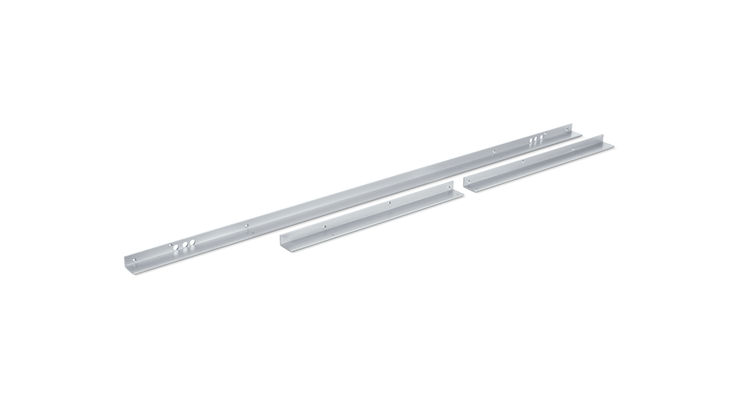

型号和附件
* 所展示物品的提示
上述产品的形式、类型、特性和功能（设计、尺寸、可用性、批准、标准等）可能因国家而异。如有疑问，请联系您的 GEZE 联系人或给我们发送 E-Mail .
