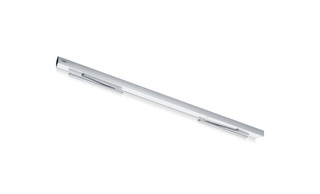

Slimdrive EMD

Slimdrive EMD-F/R-IS * 电动液压平开门机组系统,用于双扇防火和防烟门,集成顺位关门控制和集成式烟雾开关

Slimdrive EMD-F/R-IS
  • EN 4-6 级可变调节闭合力
  • 内置烟感控制单元,如遇火灾,会通过信号自动闭门
  • 启闭速度可单独调节
  • 断电运行时机械锁闭操作,以及常规操作时电气自动锁闭操作——在门临近全闭位置前加速闭门
  • 机械和电动顺位关门控制可将主动扇保持在等待位置直至被动扇完全关闭
  • 低能耗,门扇启闭速度更低,满足最高安全要求
显示更多信息
  • 障碍物检测功能,通过接触检测物体并终止门扇的启闭
  • 自动反向检测障碍物,并返回开门位置
  • “一触即开“模式:轻按一下,即可触发自动机组组件
  • 机组可配合导轨或折臂使用
  • 伺服功能,手动开门时提供电动支持
  • 可根据不同功能需求自由配置
  • 可联网并且可以借助开放式标准 (BACnet) 集成到楼宇自动化系统中
联系我们

应用领域

  • 防火和防烟门
  • 内置停门功能的停门系统——必须遵守特定国家或地区的规格
  • 单向开启左右双开门
  • 最大合页间距为2800mm,最大门扇宽度为 1400 mm,最大重量为 230 kg的单向开启门
  • 高进出频率的室内门和室外门
  • 合页同侧和异侧门框的安装

产品说明书

Slimdrive EMD-F/R-IS
单扇门重(最大) 230 kg
铰链间隙(最小-最大)双扇折臂 1500 mm - 2800 mm
铰链间隙(最小-最大)双扇滚柱导轨 1700 mm - 2500 mm
门扇宽度(最小-最大) 850 mm - 1400 mm
进深(最大) 300 mm
门重叠(最大) 50 mm
机组类型 电子机械式
开启角度(最大) 130 °
DIN 左开
DIN 右开
搭载折臂的合页异侧门框安装
与铰链侧相对的滑尺安装门框
合页同侧带导轨的门框安装
机械闭锁动作
电动闭锁动作
电子关门顺序控制
机械关门顺序控制
断开电源 驱动装置内的总开关
启动延迟(最大) 20 s
工作电压 230 V
额定功率 230 W
用于外部消耗的电源 (24 V DC) 1000 mA
使用温度: -15 - 50 °C
空气湿度无冷凝(最大) 95 %
防护等级 IP20
运行模式 自动, 常开, 夜间, 关闭, 关店
自动功能
低能耗功能
障碍物检测
自动反向
Push & Go 可调节
操作 机组内置程序开关, DPS 程序开关, MPS 机械程序开关
参数设置 服务终端 ST 220, DPS 程序开关, GEZEconnects (PC + Bluetooth)
符合标准 DIN 18263-4, DIN 18650, EN 1158, EN 16005
许可 作为停门系统通过 DIBt 常规建筑审批
防火门适用性
集成烟感开关
